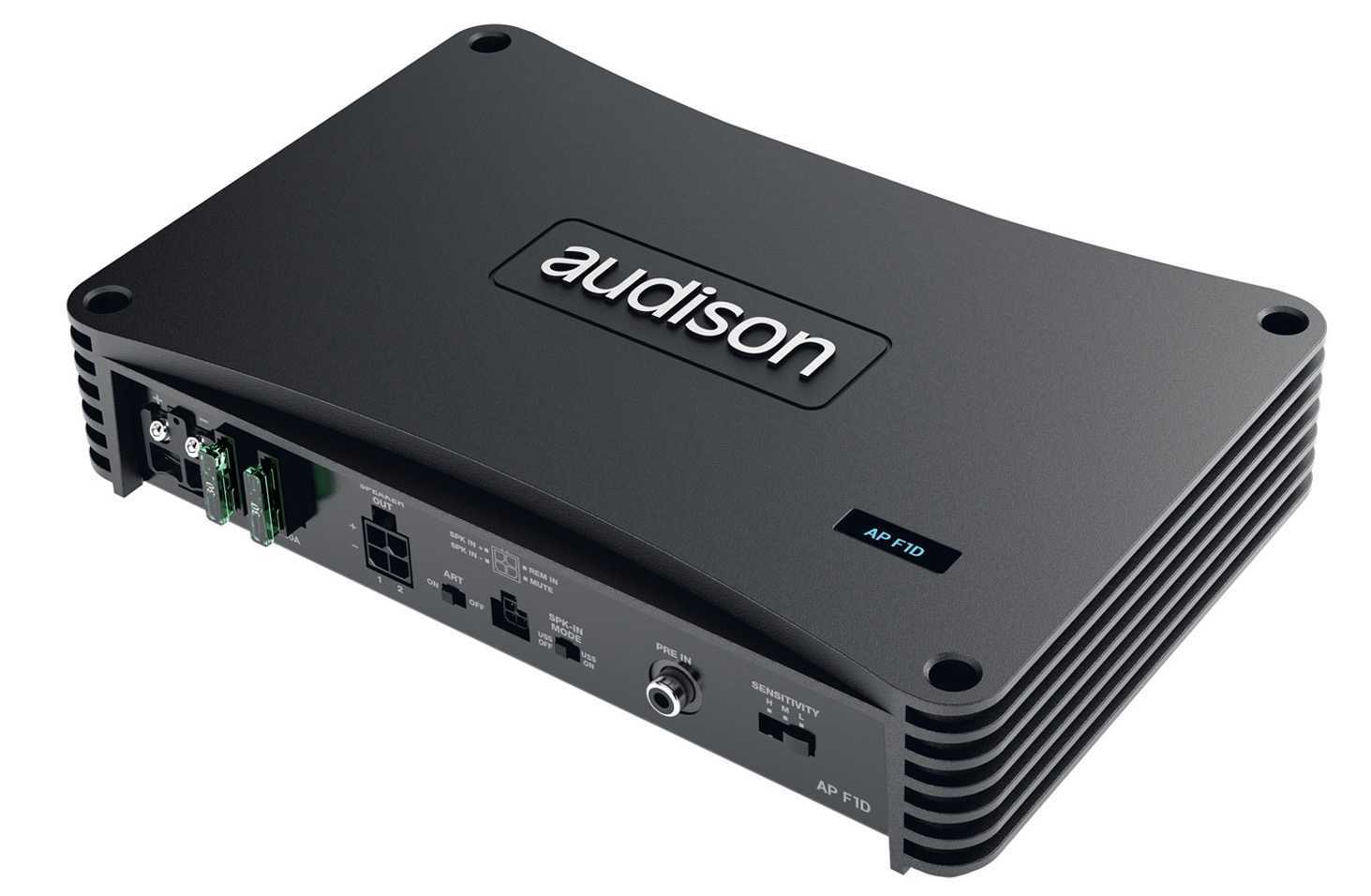

Audison Prima Forza AP F1D 1-канальный сабвуферный усилитель
1-канальный сабвуферный усилитель Audison Prima Forza AP F1D создан как идеальный компаньон для процессорного усилителя Prima Forza AP F8.9 bit в конфигурации Master/Slave.
Несмотря на очень компактные размеры (всего 238 x 49,5 x 155 мм), усилитель имеет впечатляющую мощность:
500 Вт на 4-Омную нагрузку, 800 Вт – на 2-Омную и 1000 Вт на 1 Ом
Несмотря на очень компактные размеры (всего 238 x 49,5 x 155 мм), усилитель имеет впечатляющую мощность:
500 Вт на 4-Омную нагрузку, 800 Вт – на 2-Омную и 1000 Вт на 1 Ом
AP F1D - 1-КАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ
1-канальный сабвуферный усилитель Audison Prima Forza AP F1D создан как идеальный компаньон для процессорного усилителя Prima Forza AP F8.9 bit в конфигурации Master/Slave.
Несмотря на очень компактные размеры (всего 238 x 49,5 x 155 мм), усилитель имеет впечатляющую мощность: 500 Вт на 4-Омную нагрузку, 800 Вт – на 2-Омную и 1000 Вт на 1 Ом. AP F1D не оснащен инструментами обработки сигнала кроме регулятора уровня входной чувствительности с тремя фиксированными положениями HI, MID и LOW.
AP F1D также может использоваться совместно с другими процессорами Audison и процессорными усилителями Prima и оснащен для подключения к ним линейным входом PRE IN с уровнем 0,6 – 2 – 6 В RMS и входом высокого уровня SPEAKER IN с уровнем 2 – 6,5 – 20 В RMS.
Технология USS позволяет процессорам bit работать с источниками, имеющими систему контроля нагрузки.
КАК ПОДКЛЮЧИТЬ УСТРОЙСТВО AP F1D
На следующих иллюстрациях показаны основные этапы подключения AP F1D. Универсальность и многофункциональность данного устройства обеспечивает бесконечные возможности и множество конфигураций. Для некоторых способов применения потребуется выполнить особые шаги или специальные операции. При возникновении любых вопросов, касающихся конфигурации или функций, рекомендуется обращаться к Полному руководству, которое находится на CD-диске в подарочной коробке, либо связаться с местным дилером Audison или официальным сервисным центром Audison для получения поддержки. По вопросам работы прибора и по любым другим вопросам следует обращаться к следующим страницам данного руководства.
1. Перед установкой AP F1D отключите источник питания и все остальные электронные устройства аудиосистемы для предотвращения возможных повреждений.
2. От аккумулятора AP F1D проложите специально предназначенный для этого силовой кабель надлежащего диаметра (8 AWG, Ø 3.2 мм/0.128 дюйма).
3. Подключайте силовые кабели, соблюдая полярность. Сначала подключите клемму (-) к раме автомобиля, затем подключите клемму (+) к кабелю, идущему от аккумулятора.
Для правильного заземления устройства (- GROUND) используйте точку крепления на шасси автомобиля; при необходимости удалите всю краску и смазку с металла, проверяя с помощью вольтметра неразрывность цепи между отрицательной клеммой (-) и выбранной точкой крепления. Допускается порезка кабеля 8 AWG ( Ø 3.2 мм/0.128 дюйма) для силового разъема до 15 мм/0.6 дюйма. При возможности подключайте все компоненты к одной точке заземления; такое решение позволит избежать большинства ненужных шумов, которые могут появляться при воспроизведении аудио.
4. Установите изолированный патрон предохранителя максимум в 20 см от положительной клеммы аккумулятора; подключите один из концов силового кабеля к патрону после соединения другого конца с усилителем.
5. TURN ON (включение): Устройство AP F1D можно включить следующим образом:
- Remote In (дистанционно), подключив клемму к выходу Rem Out стереосистемы, приобретенной отдельно; или от проводов повторного запуска усилителя с основной
линииAPF8.9bit/AP8.9bit/AP4.9bit.
Логотип на верхней части теплоотвода подсвечивается синим цветом, указывая на то, что прибор включился. Мигание КРАСНОГО логотипа раз в секунду указывает на активацию тепловой защиты, 2 мигания КРАСНОГО логотипа в секунду указывает на «ПЕРЕГРУЗКУ»/Неисправность в проводке динамиков, 4 мигания КРАСНОГО логотипа в секунду указывает на активацию защиты от «ПЕРЕНАПРЯЖЕНИЯ», вызванного превышением напряжения аккумулятора 16 В, включение КРАСНОГО логотипа указывает на внутреннюю неисправность изделия, просим обращаться в уполномоченный центр обслуживания клиентов.
6. SPK IN (вход динамика): Монофонический аналоговый вход ВЫСОКОГО УРОВНЯ. Используйте поставляемый в комплекте многоконтактный соединитель для подключения к источнику усилителя или усилителю от основной линии AP 4.9 бит. Применяемый сигнал должен быть на уровне от 2 до 20 В (среднеквадратичное значение). Входная чувствительность AP F1D управляется с помощью 3-позиционного переключателя «ЧУВСТВИТЕЛЬНОСТИ»: 2 В - 6.5 В - 20 В.
7. PRE IN: монофонический аналоговый вход низкого уровня. Используйте соединитель RCA для подключения к источнику звука или к усилителю от линии “Prima AP F8.9 bit / AP 8.9 bit / AP 4.9 bit” этого соединения. Применяемый сигнал должен быть на уровне от 0.6 до 6 В (среднеквадратичное значение). Входная чувствительность AP F1D управляется с помощью 3-позиционного переключателя «ЧУВСТВИТЕЛЬНОСТИ»: 0.6 В - 2 В - 6 В.
8. SPEAKER OUT (выход на динамик): разъем питания + и - монофонического выхода. Доступная выходная мощность составляет 500 Вт х 1 при 4 Ом, 800 Вт х 1 при 2 Ом и 1000 Вт х 1 при 1 Ом.
9. FUSE(Предохранитель): для замены вытащите предохранитель из патрона, расположенного рядом с клеммной колодкой питания и замените его на предохранитель такого же номинала.
10. INSTALLATION(Установка):Всекомпонентыдолжныбытьнадежнозакрепленынаконструкцииавтомобиля.Соблюдайтеэтотребованиеиприустановкедругихконструкций, которые вы, возможно, изготовите самостоятельно. Поверьте, чтобы ваша установка была надежно и безопасно закреплена. Ослабленное крепление компонента может привести к серьезной травме пассажиров, а также другим транспортным средствам. По завершении установки проверьте проводку системы и еще раз убедитесь в правильности выполнения всех соединений.
11. Для правильной эксплуатации AP F1D необходимо обратиться к данному руководству в полном объеме.
12. Гарантийный сертификат: пожалуйста, см. дополнительную информацию на веб-сайте компании Audison.
1-канальный сабвуферный усилитель Audison Prima Forza AP F1D создан как идеальный компаньон для процессорного усилителя Prima Forza AP F8.9 bit в конфигурации Master/Slave.
Несмотря на очень компактные размеры (всего 238 x 49,5 x 155 мм), усилитель имеет впечатляющую мощность: 500 Вт на 4-Омную нагрузку, 800 Вт – на 2-Омную и 1000 Вт на 1 Ом. AP F1D не оснащен инструментами обработки сигнала кроме регулятора уровня входной чувствительности с тремя фиксированными положениями HI, MID и LOW.
AP F1D также может использоваться совместно с другими процессорами Audison и процессорными усилителями Prima и оснащен для подключения к ним линейным входом PRE IN с уровнем 0,6 – 2 – 6 В RMS и входом высокого уровня SPEAKER IN с уровнем 2 – 6,5 – 20 В RMS.
Технология USS позволяет процессорам bit работать с источниками, имеющими систему контроля нагрузки.
КАК ПОДКЛЮЧИТЬ УСТРОЙСТВО AP F1D
На следующих иллюстрациях показаны основные этапы подключения AP F1D. Универсальность и многофункциональность данного устройства обеспечивает бесконечные возможности и множество конфигураций. Для некоторых способов применения потребуется выполнить особые шаги или специальные операции. При возникновении любых вопросов, касающихся конфигурации или функций, рекомендуется обращаться к Полному руководству, которое находится на CD-диске в подарочной коробке, либо связаться с местным дилером Audison или официальным сервисным центром Audison для получения поддержки. По вопросам работы прибора и по любым другим вопросам следует обращаться к следующим страницам данного руководства.
1. Перед установкой AP F1D отключите источник питания и все остальные электронные устройства аудиосистемы для предотвращения возможных повреждений.
2. От аккумулятора AP F1D проложите специально предназначенный для этого силовой кабель надлежащего диаметра (8 AWG, Ø 3.2 мм/0.128 дюйма).
3. Подключайте силовые кабели, соблюдая полярность. Сначала подключите клемму (-) к раме автомобиля, затем подключите клемму (+) к кабелю, идущему от аккумулятора.
Для правильного заземления устройства (- GROUND) используйте точку крепления на шасси автомобиля; при необходимости удалите всю краску и смазку с металла, проверяя с помощью вольтметра неразрывность цепи между отрицательной клеммой (-) и выбранной точкой крепления. Допускается порезка кабеля 8 AWG ( Ø 3.2 мм/0.128 дюйма) для силового разъема до 15 мм/0.6 дюйма. При возможности подключайте все компоненты к одной точке заземления; такое решение позволит избежать большинства ненужных шумов, которые могут появляться при воспроизведении аудио.
4. Установите изолированный патрон предохранителя максимум в 20 см от положительной клеммы аккумулятора; подключите один из концов силового кабеля к патрону после соединения другого конца с усилителем.
5. TURN ON (включение): Устройство AP F1D можно включить следующим образом:
- Remote In (дистанционно), подключив клемму к выходу Rem Out стереосистемы, приобретенной отдельно; или от проводов повторного запуска усилителя с основной
линииAPF8.9bit/AP8.9bit/AP4.9bit.
Логотип на верхней части теплоотвода подсвечивается синим цветом, указывая на то, что прибор включился. Мигание КРАСНОГО логотипа раз в секунду указывает на активацию тепловой защиты, 2 мигания КРАСНОГО логотипа в секунду указывает на «ПЕРЕГРУЗКУ»/Неисправность в проводке динамиков, 4 мигания КРАСНОГО логотипа в секунду указывает на активацию защиты от «ПЕРЕНАПРЯЖЕНИЯ», вызванного превышением напряжения аккумулятора 16 В, включение КРАСНОГО логотипа указывает на внутреннюю неисправность изделия, просим обращаться в уполномоченный центр обслуживания клиентов.
6. SPK IN (вход динамика): Монофонический аналоговый вход ВЫСОКОГО УРОВНЯ. Используйте поставляемый в комплекте многоконтактный соединитель для подключения к источнику усилителя или усилителю от основной линии AP 4.9 бит. Применяемый сигнал должен быть на уровне от 2 до 20 В (среднеквадратичное значение). Входная чувствительность AP F1D управляется с помощью 3-позиционного переключателя «ЧУВСТВИТЕЛЬНОСТИ»: 2 В - 6.5 В - 20 В.
7. PRE IN: монофонический аналоговый вход низкого уровня. Используйте соединитель RCA для подключения к источнику звука или к усилителю от линии “Prima AP F8.9 bit / AP 8.9 bit / AP 4.9 bit” этого соединения. Применяемый сигнал должен быть на уровне от 0.6 до 6 В (среднеквадратичное значение). Входная чувствительность AP F1D управляется с помощью 3-позиционного переключателя «ЧУВСТВИТЕЛЬНОСТИ»: 0.6 В - 2 В - 6 В.
8. SPEAKER OUT (выход на динамик): разъем питания + и - монофонического выхода. Доступная выходная мощность составляет 500 Вт х 1 при 4 Ом, 800 Вт х 1 при 2 Ом и 1000 Вт х 1 при 1 Ом.
9. FUSE(Предохранитель): для замены вытащите предохранитель из патрона, расположенного рядом с клеммной колодкой питания и замените его на предохранитель такого же номинала.
10. INSTALLATION(Установка):Всекомпонентыдолжныбытьнадежнозакрепленынаконструкцииавтомобиля.Соблюдайтеэтотребованиеиприустановкедругихконструкций, которые вы, возможно, изготовите самостоятельно. Поверьте, чтобы ваша установка была надежно и безопасно закреплена. Ослабленное крепление компонента может привести к серьезной травме пассажиров, а также другим транспортным средствам. По завершении установки проверьте проводку системы и еще раз убедитесь в правильности выполнения всех соединений.
11. Для правильной эксплуатации AP F1D необходимо обратиться к данному руководству в полном объеме.
12. Гарантийный сертификат: пожалуйста, см. дополнительную информацию на веб-сайте компании Audison.
