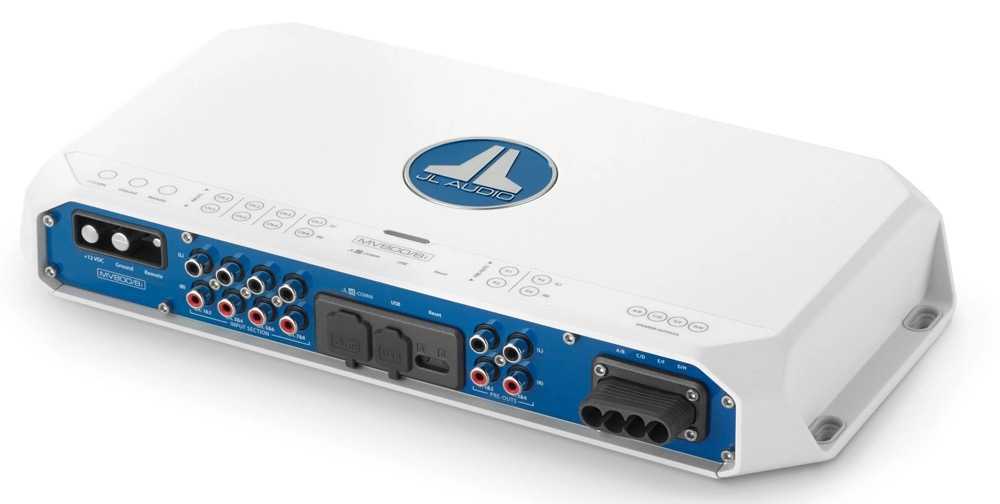

JL Audio MV800/8i 8-Канальный Морской усилитель полного диапазона класса D со встроенным DSP
8-Канальный Морской усилитель полного диапазона класса D со встроенным DSP, 100 Вт x 8 @ 2 Ом / 75 Вт x 8 @ 4 Ом - 14,4 В
Оснащенный нашей технологией NexD2 ™ второго поколения, MV800/8i выдает до 75 Вт на канал при 4 омах или 100 Вт при 2 омах. Он также может быть соединен мостом на 4 Ом, генерируя до 200 Вт x 4.
MV800/8i 8-Канальный Морской усилитель полного диапазона класса D со встроенным DSP, 100 Вт x 8 @ 2 Ом / 75 Вт x 8 @ 4 Ом - 14,4 В
Разработанный для обеспечения качества звука эталонного уровня в морских условиях, каждый усилитель MVi объединяет нашу передовую технологию коммутационного усилителя NexD2 ™ со встроенным полнофункциональным цифровым процессором обработки сигналов.
Оснащенный нашей технологией NexD2 ™ второго поколения, MV800/8i выдает до 75 Вт на канал при 4 омах или 100 Вт при 2 омах.
Он также может быть соединен мостом на 4 Ом, генерируя до 200 Вт x 4.
Технология полного диапазона NexD2 ™ в этом усилителе управляется DSP и имеет конструкцию с уменьшенной площадью контура, использующую выходы DirectFET ™ для обеспечения выдающейся точности, очень низкого уровня шума и исключительной эффективности.
Размещенный в компактном корпусе из литого сплава с порошковым покрытием морского класса, MV800 /8i оснащен стойким к коррозии оборудованием и разъемами.
Вместо традиционных ручек управления и переключателей все настройки усилителя и функции DSP настраиваются с помощью совместимого внешнего устройства (ПК, планшета или смартфона) с установленным соответствующим программным приложением JL Audio TüN ™ .
Усилитель включает в себя: Разъем питания (для провода 2 AWG), Выходные кабели динамиков (4), 6-футовый USB-кабель A / B
@ 4 Ω 75 W RMS x 8
@ 2 Ω 100 W RMS x 8
Bridged @ 4Ω 200 W RMS x 4
Частотная характеристика 12 Гц - 21 кГц (+0, -1 дБ)
Отношение S/N, относящееся к наивысшей номинальной мощности
(Аналоговые входы) 99 дБ (A-взвешенный, полоса пропускания шума 20 Гц - 20 кГц)
Отношение Сигнал/шум, относящееся к 1 Вт
(Аналоговые входы) 80 дБ (A-взвешенный, полоса пропускания шума 20 Гц - 20 кГц)
Коэффициент демпфирования при 4 Ом >100/50 Гц
Коэффициент демпфирования при 2 Ом >50/50 Гц
THD+N при номинальной мощности <1% при 2 Ом на канал.
Диапазон входного напряжения при входах RCA 250 мВ - 16 В Среднеквадратичное
значение Мин.Медный провод питания / Заземления Калибр провода 4 AWG
Номинальный ток предохранителя 80 А (AFS, AGU или MaxiFuse ™ )
Класс защиты IPX2 (при вертикальном монтаже с направленными вниз соединениями)
Технология коммутации NexD2 ™
Резюме:
Технологии усилителей NexD2 ™ от JL Audio - это подход нового уровня к улучшению того, что уже является выдающейся дизайнерской платформой класса D. Благодаря использованию новых компонентов и более совершенных схемных схем точность и эффективность были значительно повышены.
Подробная Информация:
Технологии коммутации NexD2 ™ - это эволюция нашей известной технологии NexD ™ класса D со значительными улучшениями в точности, эффективности и характеристиках излучаемого шума.
NexD2 ™ использует новое поколение устройств питания и вывода, которые невероятно компактны и монтируются на поверхности. Эти устройства Infineon ® DirectFETTM оснащены новейшей кремниевой технологией MOSFET, меньший корпус уменьшает паразитную емкость и индуктивность, тем самым повышая пропускную способность и эффективность, заключенные в металлический корпус для оптимизации рассеивания тепла. Они также сводят к минимуму излучаемый шум.
В дополнение к новому кремнию NexD2 ™ извлекает выгоду из достижений в области компоновки схем. Наш подход к проектированию с "минимальной площадью контура" предусматривает тесное подключение конденсаторов к каждой выходной секции, а схемы усилителей были спроектированы таким образом, чтобы свести к минимуму длину обратных путей заземления. Такой подход уменьшает взаимодействие между аудиоканалами, чтобы улучшить разделение и уменьшить искажения и излучаемый шум.
В многоканальных усилителях VXi мы также использовали мощность встроенного DSP для синхронизации всех каналов с помощью главного тактового сигнала DSP. Это устраняет нежелательные взаимодействия между каналами, вызванные колебаниями частоты переключения.
Полученные в результате усилители NexD2 ™ невероятно компактны и эффективны, обеспечивая при этом уровень точности, который удовлетворит самого требовательного слушателя.
Расширенная Защита От Отката
Резюме:
Эксклюзивная усовершенствованная схема защиты от отката JL Audio контролирует тепловое состояние усилителя и регулирует его работу, чтобы исключить раздражающие события отключения усилителя.
Подробная Информация:
Если аудиоусилитель JL, оснащенный усовершенствованной защитой от отката, достигает небезопасной рабочей температуры, специальная схема откатывает пиковую выходную мощность без изменения коэффициента усиления до тех пор, пока усилитель не остынет до безопасной рабочей температуры. Состояние обычно обозначается красным светодиодом “Thermal” или “Status”. На усилителях VXI светодиодное кольцо будет мигать красным. Как только усилитель остывает, схема восстанавливает полную пиковую выходную мощность, и индикатор возвращается в нормальное состояние. Работа расширенной защиты от отката в большинстве случаев не слышна, но она гарантирует, что ваша музыка продолжает воспроизводиться даже в самых сложных условиях.
Дифференциально-Сбалансированные Входы
Резюме:
Дифференциально-сбалансированные входы JL Audio спроектированы для борьбы с помехами, создаваемыми кабелями, которые являются распространенной проблемой в автомобильных и морских аудиоустановках. Эта технология позволяет использовать обычные кабели RCA, обеспечивая при этом многие преимущества истинно сбалансированного соединения и принимая широкий диапазон уровней входного сигнала.
Подробная Информация:
Современные транспортные средства оснащены сложной электроникой, способной генерировать шум и помехи, которые могут вторгаться в аудиоканал, нарушая качество прослушивания.
Большинство аудиооборудований используют одноконтурные разъемы RCA с привязкой к земле для приема аудиосигналов. Это означает, что экран RCA подключен непосредственно к заземлению сигнала. Это простая и экономичная конструкция ввода, которая хорошо работает при коротких запусках в условиях отсутствия шума. В более шумных средах этот метод не может устранить синфазный шум, который может быть на обоих проводниках RCA (экранном и центральном проводнике).
Благодаря наличию на устройстве более одного экрана RCA с заземлением на шасси конструкции с односторонним входом также более восприимчивы к контурам заземления. Если шум присутствует на обоих проводниках, когда экран подключен к земле, входной усилитель усилит шум относительно заземленного экрана RCA. При наличии нескольких соединений RCA или любых других проводников, подверженных воздействию магнитного поля, это приведет к тому, что разница потенциалов в контуре RCA будет усиливаться на заземленном RCA в виде шума (классический контур заземления).
Входные схемы с дифференциальным балансом JL Audio измеряют центральный вывод соединения RCA относительно экрана RCA, даже когда экран не подключен к земле, и даже когда напряжения на обоих проводниках перемещаются относительно земли. Поскольку и центральный проводник, и экран имеют высокое сопротивление заземлению на входе, контур заземления не может быть сформирован, так как отсутствует ток, вызывающий напряжение в виде шума. Это одинаково хорошо работает с дифференциально-сбалансированными или несбалансированными источниками сигнала, что делает эту входную архитектуру совместимой со всем стандартным автомобильным и морским аудиооборудованием, использующим стандартные неэкранированные кабели RCA с витой парой. Никаких специальных кабелей не требуется, в отличие от полностью сбалансированных соединений, используемых в профессиональном аудио.
Другим преимуществом конструкции дифференциально-сбалансированного входа является то, что он легко принимает низкоуровневые и высокоуровневые сигналы от различных заводских выходов головного устройства и усилителей, включая одноконцовые источники с привязкой к земле, а также сбалансированные или несбалансированные источники с мостом или BTL. Это устраняет необходимость в преобразователях линейного вывода (LOCs) в большинстве сценариев установки.
Очевидный вопрос звучит так: “Почему не все автомобильные аудиоусилители используют дифференциально-сбалансированные входы?” Ответ прост: это стоит дороже. Выполнение правильной входной секции с дифференциальным балансом требует большего количества компонентов и компонентов более высокого качества, чем базовая конструкция с одним концом, поэтому вы обычно не найдете их на менее дорогих усилителях.
JLid ™
Резюме:
JLid ™ - это протокол JL Audio для цифровых контроллеров и для обмена настройками между устройствами (не для аудиосигналов).
Подробная Информация:
JLid ™ обеспечивает двустороннюю связь для целого ряда аксессуаров, включая следующие:
Проводные системные контроллеры: DRC-100, DRC-200, DRC-205
Коммуникатор Bluetooth ® : VXi-BTC
Сетевой аксессуар: VXi-HUB
Процессоры JL Audio FiX ™ и TwK ™ оснащены одним “портом JLid ™ ”, предназначенным для подключения проводного контроллера.
Усилители JL Audio VXi предлагают мощные сетевые возможности с помощью JLid ™ для обеспечения одноточечного управления несколькими усилителями в системе. Это позволяет пользователю настраивать уровни (Громкость, Фейдер, Баланс, Уровень зоны) и выбирать из нескольких предустановок DSP для всей группы сетевых усилителей. Каждый из усилителей JL Audio VXi оснащен отдельными портами “JLid ™ Control” и “JLid ™ Comm”. Пожалуйста, обратитесь к руководству по продукту VXi и нашему справочному центру для получения более подробной информации.
Соединения JLid ™ осуществляются с помощью стандартных кабелей CAT-5e.
Разработанный для обеспечения качества звука эталонного уровня в морских условиях, каждый усилитель MVi объединяет нашу передовую технологию коммутационного усилителя NexD2 ™ со встроенным полнофункциональным цифровым процессором обработки сигналов.
Оснащенный нашей технологией NexD2 ™ второго поколения, MV800/8i выдает до 75 Вт на канал при 4 омах или 100 Вт при 2 омах.
Он также может быть соединен мостом на 4 Ом, генерируя до 200 Вт x 4.
Технология полного диапазона NexD2 ™ в этом усилителе управляется DSP и имеет конструкцию с уменьшенной площадью контура, использующую выходы DirectFET ™ для обеспечения выдающейся точности, очень низкого уровня шума и исключительной эффективности.
Размещенный в компактном корпусе из литого сплава с порошковым покрытием морского класса, MV800 /8i оснащен стойким к коррозии оборудованием и разъемами.
Вместо традиционных ручек управления и переключателей все настройки усилителя и функции DSP настраиваются с помощью совместимого внешнего устройства (ПК, планшета или смартфона) с установленным соответствующим программным приложением JL Audio TüN ™ .
Усилитель включает в себя: Разъем питания (для провода 2 AWG), Выходные кабели динамиков (4), 6-футовый USB-кабель A / B
@ 4 Ω 75 W RMS x 8
@ 2 Ω 100 W RMS x 8
Bridged @ 4Ω 200 W RMS x 4
Частотная характеристика 12 Гц - 21 кГц (+0, -1 дБ)
Отношение S/N, относящееся к наивысшей номинальной мощности
(Аналоговые входы) 99 дБ (A-взвешенный, полоса пропускания шума 20 Гц - 20 кГц)
Отношение Сигнал/шум, относящееся к 1 Вт
(Аналоговые входы) 80 дБ (A-взвешенный, полоса пропускания шума 20 Гц - 20 кГц)
Коэффициент демпфирования при 4 Ом >100/50 Гц
Коэффициент демпфирования при 2 Ом >50/50 Гц
THD+N при номинальной мощности <1% при 2 Ом на канал.
Диапазон входного напряжения при входах RCA 250 мВ - 16 В Среднеквадратичное
значение Мин.Медный провод питания / Заземления Калибр провода 4 AWG
Номинальный ток предохранителя 80 А (AFS, AGU или MaxiFuse ™ )
Класс защиты IPX2 (при вертикальном монтаже с направленными вниз соединениями)
Технология коммутации NexD2 ™
Резюме:
Технологии усилителей NexD2 ™ от JL Audio - это подход нового уровня к улучшению того, что уже является выдающейся дизайнерской платформой класса D. Благодаря использованию новых компонентов и более совершенных схемных схем точность и эффективность были значительно повышены.
Подробная Информация:
Технологии коммутации NexD2 ™ - это эволюция нашей известной технологии NexD ™ класса D со значительными улучшениями в точности, эффективности и характеристиках излучаемого шума.
NexD2 ™ использует новое поколение устройств питания и вывода, которые невероятно компактны и монтируются на поверхности. Эти устройства Infineon ® DirectFETTM оснащены новейшей кремниевой технологией MOSFET, меньший корпус уменьшает паразитную емкость и индуктивность, тем самым повышая пропускную способность и эффективность, заключенные в металлический корпус для оптимизации рассеивания тепла. Они также сводят к минимуму излучаемый шум.
В дополнение к новому кремнию NexD2 ™ извлекает выгоду из достижений в области компоновки схем. Наш подход к проектированию с "минимальной площадью контура" предусматривает тесное подключение конденсаторов к каждой выходной секции, а схемы усилителей были спроектированы таким образом, чтобы свести к минимуму длину обратных путей заземления. Такой подход уменьшает взаимодействие между аудиоканалами, чтобы улучшить разделение и уменьшить искажения и излучаемый шум.
В многоканальных усилителях VXi мы также использовали мощность встроенного DSP для синхронизации всех каналов с помощью главного тактового сигнала DSP. Это устраняет нежелательные взаимодействия между каналами, вызванные колебаниями частоты переключения.
Полученные в результате усилители NexD2 ™ невероятно компактны и эффективны, обеспечивая при этом уровень точности, который удовлетворит самого требовательного слушателя.
Расширенная Защита От Отката
Резюме:
Эксклюзивная усовершенствованная схема защиты от отката JL Audio контролирует тепловое состояние усилителя и регулирует его работу, чтобы исключить раздражающие события отключения усилителя.
Подробная Информация:
Если аудиоусилитель JL, оснащенный усовершенствованной защитой от отката, достигает небезопасной рабочей температуры, специальная схема откатывает пиковую выходную мощность без изменения коэффициента усиления до тех пор, пока усилитель не остынет до безопасной рабочей температуры. Состояние обычно обозначается красным светодиодом “Thermal” или “Status”. На усилителях VXI светодиодное кольцо будет мигать красным. Как только усилитель остывает, схема восстанавливает полную пиковую выходную мощность, и индикатор возвращается в нормальное состояние. Работа расширенной защиты от отката в большинстве случаев не слышна, но она гарантирует, что ваша музыка продолжает воспроизводиться даже в самых сложных условиях.
Дифференциально-Сбалансированные Входы
Резюме:
Дифференциально-сбалансированные входы JL Audio спроектированы для борьбы с помехами, создаваемыми кабелями, которые являются распространенной проблемой в автомобильных и морских аудиоустановках. Эта технология позволяет использовать обычные кабели RCA, обеспечивая при этом многие преимущества истинно сбалансированного соединения и принимая широкий диапазон уровней входного сигнала.
Подробная Информация:
Современные транспортные средства оснащены сложной электроникой, способной генерировать шум и помехи, которые могут вторгаться в аудиоканал, нарушая качество прослушивания.
Большинство аудиооборудований используют одноконтурные разъемы RCA с привязкой к земле для приема аудиосигналов. Это означает, что экран RCA подключен непосредственно к заземлению сигнала. Это простая и экономичная конструкция ввода, которая хорошо работает при коротких запусках в условиях отсутствия шума. В более шумных средах этот метод не может устранить синфазный шум, который может быть на обоих проводниках RCA (экранном и центральном проводнике).
Благодаря наличию на устройстве более одного экрана RCA с заземлением на шасси конструкции с односторонним входом также более восприимчивы к контурам заземления. Если шум присутствует на обоих проводниках, когда экран подключен к земле, входной усилитель усилит шум относительно заземленного экрана RCA. При наличии нескольких соединений RCA или любых других проводников, подверженных воздействию магнитного поля, это приведет к тому, что разница потенциалов в контуре RCA будет усиливаться на заземленном RCA в виде шума (классический контур заземления).
Входные схемы с дифференциальным балансом JL Audio измеряют центральный вывод соединения RCA относительно экрана RCA, даже когда экран не подключен к земле, и даже когда напряжения на обоих проводниках перемещаются относительно земли. Поскольку и центральный проводник, и экран имеют высокое сопротивление заземлению на входе, контур заземления не может быть сформирован, так как отсутствует ток, вызывающий напряжение в виде шума. Это одинаково хорошо работает с дифференциально-сбалансированными или несбалансированными источниками сигнала, что делает эту входную архитектуру совместимой со всем стандартным автомобильным и морским аудиооборудованием, использующим стандартные неэкранированные кабели RCA с витой парой. Никаких специальных кабелей не требуется, в отличие от полностью сбалансированных соединений, используемых в профессиональном аудио.
Другим преимуществом конструкции дифференциально-сбалансированного входа является то, что он легко принимает низкоуровневые и высокоуровневые сигналы от различных заводских выходов головного устройства и усилителей, включая одноконцовые источники с привязкой к земле, а также сбалансированные или несбалансированные источники с мостом или BTL. Это устраняет необходимость в преобразователях линейного вывода (LOCs) в большинстве сценариев установки.
Очевидный вопрос звучит так: “Почему не все автомобильные аудиоусилители используют дифференциально-сбалансированные входы?” Ответ прост: это стоит дороже. Выполнение правильной входной секции с дифференциальным балансом требует большего количества компонентов и компонентов более высокого качества, чем базовая конструкция с одним концом, поэтому вы обычно не найдете их на менее дорогих усилителях.
JLid ™
Резюме:
JLid ™ - это протокол JL Audio для цифровых контроллеров и для обмена настройками между устройствами (не для аудиосигналов).
Подробная Информация:
JLid ™ обеспечивает двустороннюю связь для целого ряда аксессуаров, включая следующие:
Проводные системные контроллеры: DRC-100, DRC-200, DRC-205
Коммуникатор Bluetooth ® : VXi-BTC
Сетевой аксессуар: VXi-HUB
Процессоры JL Audio FiX ™ и TwK ™ оснащены одним “портом JLid ™ ”, предназначенным для подключения проводного контроллера.
Усилители JL Audio VXi предлагают мощные сетевые возможности с помощью JLid ™ для обеспечения одноточечного управления несколькими усилителями в системе. Это позволяет пользователю настраивать уровни (Громкость, Фейдер, Баланс, Уровень зоны) и выбирать из нескольких предустановок DSP для всей группы сетевых усилителей. Каждый из усилителей JL Audio VXi оснащен отдельными портами “JLid ™ Control” и “JLid ™ Comm”. Пожалуйста, обратитесь к руководству по продукту VXi и нашему справочному центру для получения более подробной информации.
Соединения JLid ™ осуществляются с помощью стандартных кабелей CAT-5e.
