Как правильно подключить корпусной активный сабвуфер?

Удобный способ самостоятельного подключения сабвуфера, когда динамик уже стоит в коробе и подключен к встроенному усилителю.

Рассмотрим поэтапно каждый шаг, на примере, подключения активного сабвуфера Ural AS-D12A BLACK HURRICANE.

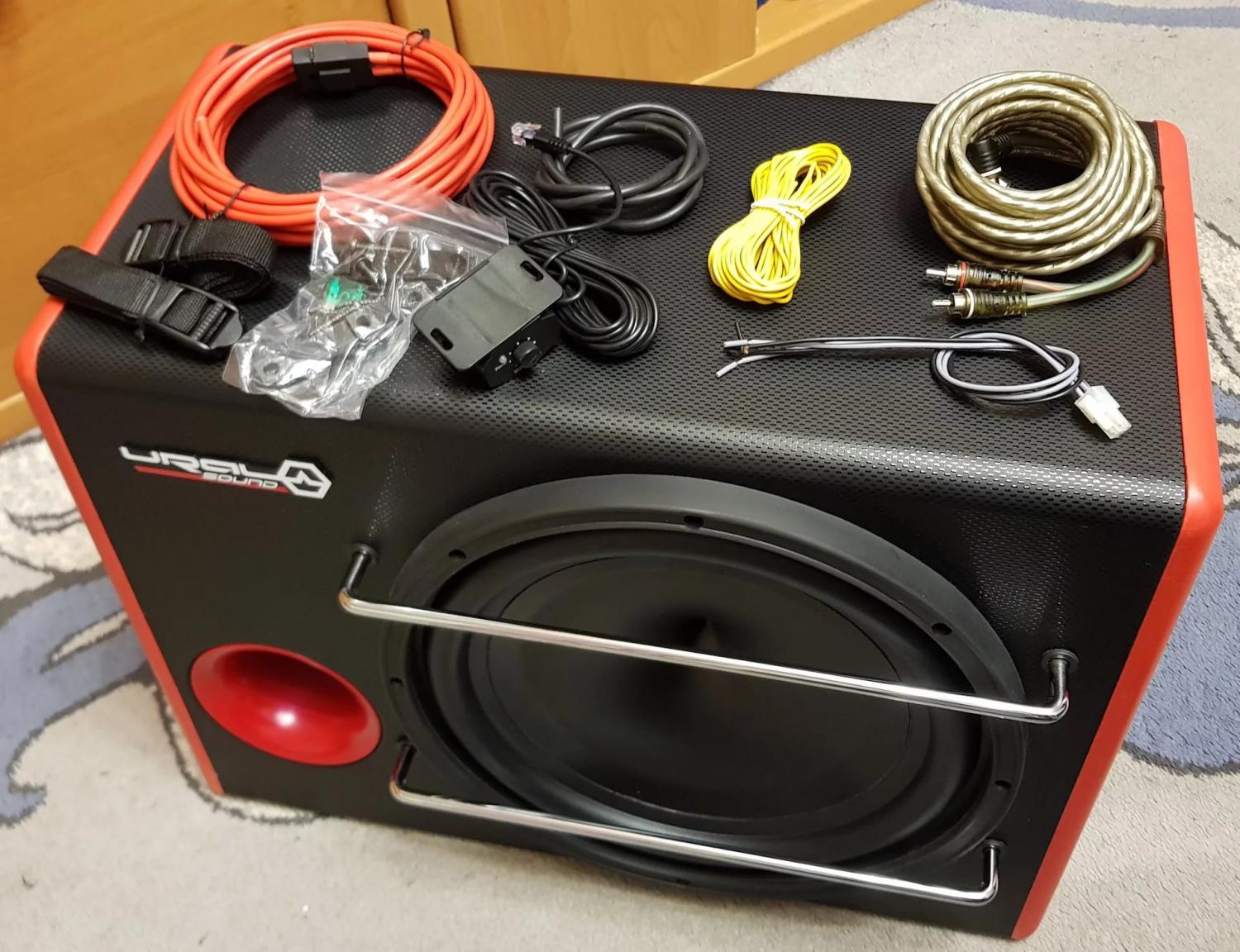

В комплект для подключения этой модели входят следующие компоненты:

• Силовой провод 5 метров с кольцевой клеммой и блоком для предохранителя;
• Минусовой провод 1,5 метра с кольцевой клеммой;
• Межблочный провод для подключения к магнитоле с линейным выходом;
• Провод ремоут для подключения к штатной магнитоле, где нет линейного выхода;
• Дополнительный предохранитель для усилителя;
• Винты для крепежа выносного регулятора баса;
• Кабель для коммутации выносного регулятора баса;
• Термоусадка;
• Хамуты.

Подключение активного сабвуфера пошагово:

1. Убираем предохранитель из держателя силового провода, что бы не возникло не предвиденных ситуаций;
2. «Плюс» монтируем к плюсовой клемме АКБ и тянем провод через салон автомобиля по порогу багажника, через технологическое отверстие со стороны двигателя;
3. Везде, где провод может соприкасается с металлом его нужно дополнительно заизолировать. Место сверления важно дополнительно изолировать пластиковыми втулками, провод также дополнительно изолировать, что бы при вибрации и трении не было короткого замыкания;
4. Второй конец силового кабеля подсоединяем к плюсовой клемме усилителя;
5. Минусовой акустический кабель тянем от винта с наибольшим соединением с кузовом автомобиля;
6. Если у магнитолы есть линейные выходы, подключаем кабель ремоут к выходу магнитолы, который отвечает за подключение внешних устройств. Провод протягиваем через салон автомобиля в багажник. Подключаем к средней клемме усилителя;
7. Если магнитола штатная, используем провод со специальным разъемом, один конец к выходу на магнитоле, а другой конец плюс к плюсу, а минус к минусу;
8. Межблочный кабель тянем от магнитолы до активного сабвуфера по противоположной стороне от протяжки силового провода, чтобы избежать наводок;
9. Регулятор баса или выносной пуль, монтируется на передней консоли, провод регулятора тянем через салон и подключаем к разъему на блоке усилителя;
10. Приступайте к настройке громкости активного сабвуфера.

Важно помнить при установке любого сабвуфера!

• Не забудьте выкрутить в 0 настройки встроенного усилителя и также отрегулировать регулятор уровня на минимум;
• Каждый сабвуфер "разминать" не менее 1-2 недель и включать в половину возможной громкости.
