Audison USS (СИМУЛЯТОР УНИВЕРСАЛЬНЫХ ДИНАМИКОВ)
По разным причинам выходы OEM-динамиков часто имеют схему защиты от отключения звука. Многие из нас сталкивались с такого рода отключением звука в системах OEM. Вот некоторая информация о том, как это работает. Когда головное устройство включается, выходы отключаются. Раньше это происходило, когда водитель садился в машину и поворачивал ключ зажигания. Сегодня это происходит раньше – часто, когда пользователь отпирает дверь. Это поддерживает использование аудиосистемы автомобиля для создания звуков, не связанных с развлечениями, таких как предупреждающие сигналы и звук вызова по громкой связи. Прежде чем головное устройство “отключится”, оно проверяет сопротивление постоянного тока на выходе по сравнению с эталонным сопротивлением. Мы видели разные эталонные значения, используемые разными поставщиками, и мы видели, как некоторые автопроизводители меняли одно значение на другое в течение нескольких лет (Fiat Chrysler - хороший пример!)

2019 Ram Сверхмощный UConnect 4C 12 дюймовый разделенный экран
Если нагрузка значительно превышает опорную нагрузку, это указывает на то, что динамик отключен, поэтому выход не будет включен. Часто, когда это происходит на одном канале, ни один из выходов не включается, ни один из каналов не воспроизводится, и головное устройство может показаться сломанным. Также может быть предупреждение или код неисправности о том, что телематическая система скомпрометирована (поскольку динамики используются для громкой связи в случае аварии).

Сопротивление постоянного тока OEM-динамика может варьироваться от чуть более одного Ом до импеданса до 8 Ом. Однако входное сопротивление электронных устройств часто близко к 10 000 Ом, и это сопротивление не обманет эту схему отключения звука даже на мгновение. По этой причине, после того, как мы устанавливаем усилители вторичного рынка или процессоры DSP и подключаем выходы OEM-динамиков к входам нашего устройства, мы не получаем звука! И это условие сохраняется даже после того, как мы установим нагрузочные резисторы, потому что головное устройство не проверяет нагрузку снова до тех пор, пока оно не выключится и снова не включится.

Теперь, поскольку этот нагрузочный тест выполняется только при включении, вы можете подумать, что можете просто выключить головное устройство или выключить автомобиль и снова включить его, и он снова проверит нагрузку, и все будет хорошо. Это не работает. Внутренние устройства современных головных устройств не выключаются при выключении дисплея и подсветки, и они не выключаются при выключении зажигания. Они незаметно остаются включенными в течение некоторого времени после этого – и эта задержка зависит от автопроизводителя, но обычно это происходит через некоторое время после того, как двери и другие точки входа закрыты и заперты, плюс 10-20 минут. Часто проще принудительно выполнить сброс, отсоединив аккумулятор!

Первая схема подавления звука Audison была встроена в битовые усилители серии AP. Это был дополнительный подключаемый модуль под названием ASP, который был разработан для VW и ранних требований к нагрузке FCA. После того, как это было введено, FCA изменила свою базовую нагрузку на значение ниже нагрузки ASP, поэтому модуль ASP не работал в автомобилях FCA более поздних моделей. Кроме того, защита от отключения звука в OEM–системах стала еще более распространенной - теперь она используется в VW, BMW, FCA, GM, Jaguar Land Rover и многих других. Итак, компания Audison R&D представила USS. USS - это схема динамической нагрузки, которая изначально показывает выходному каналу OEM достаточно низкую нагрузку, чтобы быть практически надежной в будущем. Как только схема активируется, вводится более высокая нагрузка – все еще достаточно низкая, чтобы заглушить выходы класса D, но недостаточно низкая, чтобы вызвать проблемы с током или рассеиванием тепла.

USS4
Некоторые штатные головные устройства имеют систему тестирования нагрузки и могут работать некорректно, если вместо низкоомных динамиков к усилителю подключен процессор Audison bit с более высоким входным сопротивлением. Эта особенность устраняется включением USS4 (Universal Speakers Simulator 4-Channel) между источником и процессором.
Для bit One
______________________________________________________________________________________________________
bit DMI
bit DMI (Digital MOST Interface) представляет собой цифровой интерфейс для интеграции в автомобили
с шиной MOST 25 процессоров семейства bit и усилителей Audison с цифровым входом. Это самое легкое в установке и наилучшее по качеству решение для апгрейда аудиосистем с шиной MOST, полостью сохраняющее функциональность штатного головного устройства.
Для bit One HD VIRTUOSO, bit One, bit Nove, AP bit, AP F bit

Адаптер Audison bit DMI предназначен для извлечения цифрового аудиосигнала в формате S/PDIF стерео из штатного интерфейса MOST для дальнейшей передачи на аудиопроцессор или усилитель мощности, оснащенные цифровым входом TOSLINK

При помощи bit DMI осуществляется построение высококачественной аудиосистемы на покупных аудиокомпонентах в автомобилях с MOST-интерфейсом с сохранением штатного головного устройства в роли источника звучания. Подключение процессора или усилителя через bit DMI существенно превосходит по качеству звучания любые другие возможные способы интеграции с аудиосистемой с MOST-интерфейсом. Извлечение аудиосигнала в цифровом виде происходит до того, как он поступит на штатные средства обработки аудиосигнала (штатный процессор, кроссовер и т.д.). Кроме того, передача сигнала в цифровом виде по оптическому TOSLINK-кабелю отличается отличной помехозащищенностью, а преобразование в аналоговый вид осуществляется высококачественными ЦАП (DAC) покупного аудиопроцессора или усилителя.

При этом сохраняется большое удобство управления регулировкой громкости, балансом, включением/выключением и другими функциями со штатного головного устройства.
При помощи bit DMI возможно также формирование управляющего сигнала REMOTE OUT (12 В, 200 мА) для включения усилителей, либо других компонентов.

Совместимость bit DMI с конкретной маркой/моделью автомобиля зависит от версии управляющей микропрограммы firmware (прошивки) и не требует замены самого устройства. Изменение "прошивки" выполняется при подключении по USB-интерфейсу к ПК под управлением Windows, на котором установлено приложение bit DMI software. Версии “прошивки” доступны для скачивания на странице устройства вебсайта Audison (раздел Firmware upgrade). Там же в разделе "Vehicle Compatibility" приведен обновляемый список совместимых моделей автомобилей. На момент дебюта bit DMI на рынке список автомобилей включает различные модели Audi, BMW, Land Rover, Mercedes-Benz, MINI, Porsche.

Основные технические данные
Тип Цифровой интерфейс для получения S/PDIF-аудиосигнала из штатной шины MOST
Цифровые аудиовыходы TOSLINK, оптический, S/PDIF стерео
Программное обеспечение bit DMI software
Подключение к PC через USB-интерфейс
Габаритные размеры (ДхШхВ) 141,5 x 86,5 x 36,5 мм
Вес 0,26 кг
____________________________________________________________________________

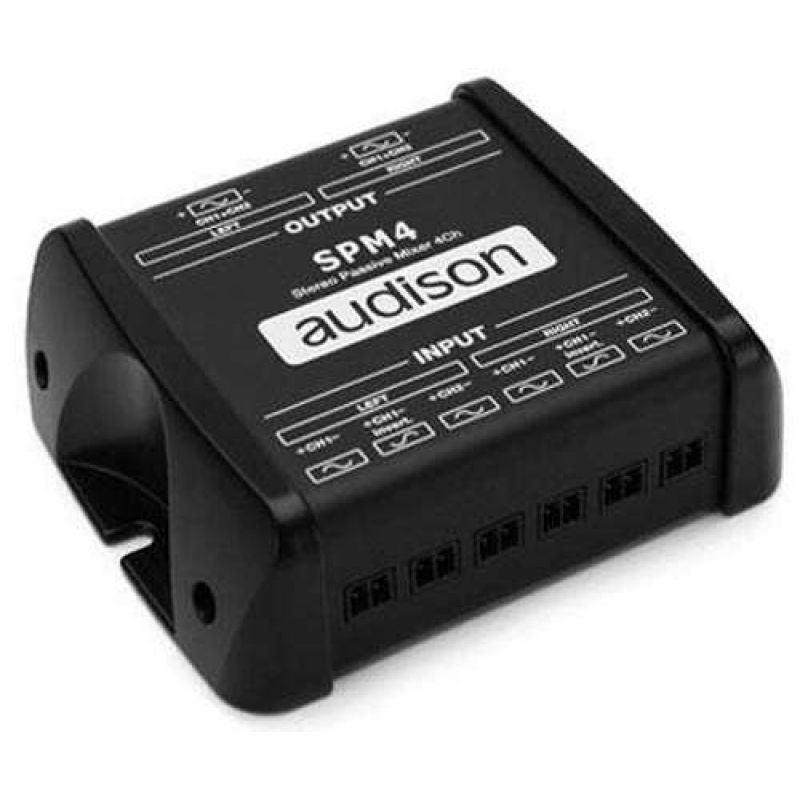

SPM 4 - 4-КАНАЛЬНЫЙ СТЕРЕО ПАССИВНЫЙ МИКШЕР
SPM4 (Stereo Passive Mixer 4-Channel) – это пассивный стерео микшер сигналов высокого уровня для подключения многоканального ОЕМ усилителя мощности к процессору с ограниченным количеством входов Speaker In. SPM4 оснащен четырьмя входами (Left Ch 1, Left Ch 2, Right Ch 1 и Right Ch 2) и двумя выходами (Left Ch 1 + Ch 2 и Right Ch 1 + Ch 2).

Устройство работает в пассивном режиме, т.е. не требует подключения к источнику питания. Для преобразования сигнала применяются высококачественные аудиотрансформаторы, с минимальным уровнем потерь и искажений. С помощью дополнительной пары входов (Left Ch 1 Invert и Right Ch 1 Invert) входной сигнал можно подключить в противофазе по отношению к другой паре входов. Этот прием часто приносит лучшие результаты при суммировании частотных регистров, например если активный фильтр штатного усилителя настроен симметрично (12/12 дБ / Окт.).

Пример использования: на первую пару входов поступают аудиосигналы от НЧ/СЧ-выходов штатного усилителя (т.е. обработанные неотключаемым штатным фильтром Low Pass), на вторую пару входов – аудиосигналы ВЧ-выходов усилителя (т.е. обработанные фильтром High Pass). В этом случае на выходе SPM4 формируется стереосигнал объединенного спектра частот, т.е. сумма НЧ/СЧ + ВЧ, с соблюдением соответствия между левыми и правыми каналами.

Если восстановленные SPM4 аудиосигналы содержат предыскажения (неравномерности АЧХ), они будут устранены в ходе дальнейшей обработки схемой де-эквализации входных аудиосигналов в процессоре Audison bit.
SPM 4
Пассивный сумматор сигналов с четырьмя входами и двумя выходами для применения в OEM-системах с поканальным усилением. SPM
4 (Stereo Passive Mixer 4-Channel) обеспечивает микширование каналов для последующей подачи на вход процессора или усилителя. Построен с использованием трансформаторов, специально разработанных для применения в аудио.
Для всех моделей
____________________________________________________________________________
SFC ЦИФРОВОЙ S/PDIF-КОНВЕРТЕР
Цифровой S/PDIF-конвертер Audison SFC (Sampling Frequency Converter) открывает новый тип автомобильных аудиоустройств, предназначенных для построения наилучшего по качеству и согласованного по форматам тракта передачи цифрового аудиосигнала от источника звучания к потребителю – аудиопроцессору или усилителю мощности со встроенным ЦАП (цифро-аналоговый преобразователь, DAC).

На вход TosLink (оптический) или RCA (электрический коаксиальный) Audison SFC можно подавать S/PDIF-аудиосигнал любого употребимого на практике разрешения: разрядностью от 16 бит до 24 бит и частоты дискретизации от 32 кГц до 192 кГц. Независимо от разрешения входного аудиосигнала, выходной аудиосигнал Audison SFC всегда имеет фиксированную частоту дискретизации 48 кГц, а разрядность совпадает со входной. Выходные цифровые разъемы также представлены двумя типами: TosLink или RCA (электрический коаксиальный). Допустимы любые сочетания типов входов и выходов: входной TosLink – выходной RCA, входной RCA – выходной TosLink, либо совпадающие по типу.

Возможные сферы применения Audison SFC:
– Обеспечение возможности передачи цифрового аудиосигнала от источника звучания к аудиопроцессору/усилителю при несовпадении типов цифровых разъемов. К примеру, источник может иметь только электрический коаксиальный цифровой RCA-выход, а потребитель – только оптический TosLink-вход, или наоборот.
– Приведение цифрового аудиосигнала от источника звучания к формату, поддерживаемому аудиопроцессором/усилителем. К примеру, параметры цифрового аудиосигнала на выходе приспособленных для автомобильного использования устройств воспроизведения аудиоформатов высокого разрешения (Auto PC, медиаплееры и пр.) могут достигать 24 бита / 192 кГц, что превышает возможности приемного тракта аудиопроцессоров. Audison SFC всегда приводит цифровой аудиосигнал к частоте дискретизации 48 кГц, поддерживаемой большинством автомобильных аудиоустройств с цифровым входом, к примеру – аудиопроцессорами Audison Bit One или Bit Ten D.

– В некоторых случаях Audison SFC способен выступить средством для устранения щелчков, фонового шума и других возможных артефактов звучания, вызванных особенностями реализации S/PDIF-интерфейса в источнике звучания. Чаще всего звуковые помехи подобной природы проявляются в режиме Pause или в момент начала воспроизведения на источнике звучания, однако полный перечень вызывающих их событий весьма обширен.

– Даже если преобразования частоты дискретизации не требуется, Audison SFC способен значительно улучшить общее качество цифрового аудиотракта от источника звучания к аудиопроцессору/усилителю, что проявляется в улучшении качества звучания и устранении “выпадения” цифровых данных из-за слабого уровня цифрового сигнала, рассогласования тактовых импульсов и т.д. Чаще всего подобная “нормализация” цифрового тракта оказывается востребованной при некорректно реализованном S/PDIF-интерфейсе в источнике звучания, в том числе когда в процессе инсталляции проводится модификация источника с целью создания изначально отсутствовавшего цифрового аудиовыхода, или изменения типа имеющегося цифрового выхода.
Audison SFC поддерживает цифровой поток данных PCM Stereo (ИКМ) и не предназначен для работы с цифровыми данными многоканальных звуковых фонограмм (Dolby/dts различных версий).
____________________________________________________________________________
C2O ЦИФРОВОЙ КОНВЕРТОР СИГНАЛА

ПРЕДНАЗНАЧЕНИЕ
Интерфейс C2O (акроним C2O расшифровывается как Coax To Optical) преобразует сигналы, поступающие с коаксиального цифрового входа S/PDIF и с аналогового AUX в оптический цифровой выходной сигнал TOSLINK (до 24 бит/192 кГц). С его помощью можно подключать к процессору, например, портативные Hi-Res AUDIO плееры с цифровым коаксиальным выходом или смартфоны с обычным выходом на наушники Mini Jack 3,5 мм. C20 компактен и его можно установить в приборной панели для удобного подключения плеера или смартфона. Цифровой аудио сигнал с разрешением до 24 бит/192 кГц в этом случае передается по оптическому кабелю не подверженному влиянию электромагнитных помех.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

Коаксиальный цифровой вход снабжен изолирующим трансформатором, который улучшает согласование подключенного источника с аудиосистемой и уменьшает влияние электромагнитных помех. Аналоговый вход AUX оснащен предварительным усилителем с регулировкой чувствительности 0,1-2 В и высококачественным АЦП с разрешением 24 бит/48 кГц. Алгоритм выбора входа предусматривает приоритет AUX. При отсутствии аналогового сигнала в течение 6 секунд (время ожидания может быть изменено на 9 или 12 секунд) C2O переходит на коаксиальный цифровой вход S/PDIF.

C2O
Преобразователь цифрового сигнала S/PDIF SFC (Sampling Frequency Converter), который включается между входом процессора и выходом источника, выдающего сигнал с частотой дискретизации 96 или 192 кГц. SFC преобразует такой сигнал в сигнал с частотой дискретизации 48 кГц для его последующей подачи на процессор.
Для bit One

Интерфейс C2O (акроним C2O расшифровывается как Coax To Optical) преобразует сигналы, поступающие с коаксиального цифрового входа S/PDIF и с аналогового AUX в оптический цифровой выходной сигнал TOSLINK (до 24 бит / 192 кГц). С его помощью можно подключать к процессору, например, портативные Hi-Res Audio плееры с цифровым коаксиальным выходом или смартфоны с обычным выходом на наушники Mini Jack 3,5 мм. C20 компактен и его можно установить в приборной панели для удобного подключения плеера или смартфона. Цифровой аудио сигнал с разрешением
до 24 бит / 192 кГц в этом случае передается по оптическому кабелю не подверженному влиянию электромагнитных помех.
Для bit One HD VIRTUOSO, bit One, bit Nove, AP bit, AP F bit
