Alpine F1Status

Описание

Сохраняя детали, созданные в студии звукозаписи, система AlpineF#1Status воспроизводит музыку именно так, как задумал артист, что приводит к волнению от живого музыкального исполнения

Первый Полнофункциональный
Звуковая система высокого разрешения для автомобиля
Цифровая запись продолжает прогрессировать в направлении более высоких разрядов и частот дискретизации.
В то время как некоторые студии звукозаписи записывают до 384 кГц/ 32 бит, удобство файлов с более низким разрешением с частотой дискретизации 44,1 кГц / 16 бит, которые можно найти на компакт-дисках или в сильно сжатой музыке из потоковых сервисов, получило широкое признание как “достаточно хорошее”. Однако большая часть исходного контента теряется при воспроизведении музыки с более низкой частотой дискретизации, чем при первоначальной записи.
Звук с высоким разрешением был создан для удовлетворения желания слушателя наслаждаться музыкой так, как изначально задумывал исполнитель.
AlpineF# 1Status был разработан как первая полноценная автомобильная звуковая система, способная не только воспроизводить этот полнофункциональный звук с высоким разрешением, но и делать это в сложных условиях внутри автомобиля.

Технология, лежащая в основе Идеальной синхронизации
ИДЕАЛЬНАЯ СИНХРОНИЗАЦИЯ
В отличие от домашней аудиосистемы, аудиосистема автомобиля требует отдельных компонентов, таких как головное устройство и аудиопроцессор, из-за ограниченного пространства на приборных панелях автомобиля.
Кроме того, динамики вынуждены располагаться в неоптимальных местах из-за нехватки свободного пространства перед слушателем и дизайна салона.
Окружающая среда автомобиля также создает акустические проблемы, такие как отражение и поглощение звука, дорожный шум, вибрация автомобиля и перепады температуры, которые необходимо преодолеть, чтобы создать идеальное пространство для прослушивания.
AlpineF# 1Status включает в себя технологию “Идеальной синхронизации”, которая решает эти проблемы с установкой для воспроизведения звука с высоким разрешением и создания идеального пространства для прослушивания в автомобиле.

Традиционно каждое устройство, обрабатывающее цифровой сигнал, обрабатывается независимым тактовым импульсом для управления сигналами и синхронизацией каждого компонента.
Однако наличие нескольких тактовых импульсов может вызвать небольшие смещения сигнала, называемые “дрожанием”, которые возникают во время цифроаналогового преобразования.
Это приводит к тонким искажениям и неизбежной потере музыкальных деталей с течением времени.
Чтобы воспроизвести эти детали и добиться воспроизведения звука с высоким разрешением при самых высоких технических характеристиках (384 кГц/32 бита), необходимо было решить проблему дрожания.

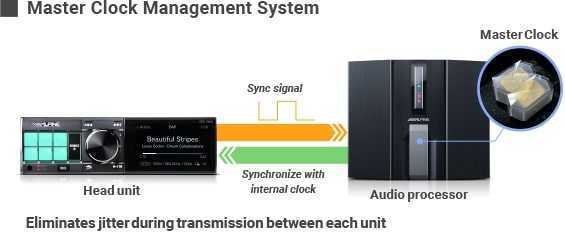

Alpine разработала систему управления Master Clock, которая использует централизованные, высокоточные “master clock”, которые полностью синхронизируют аудиосигнал между головным устройством и аудиопроцессором, практически устраняя все дрожания во время передачи.
AlpineF#1Status гордится тем, что является первой полноценной автомобильной аудиосистемой, использующей эту архитектуру.

Кварцевый генератор OCXO DuCULoN®*1
В основе системы управления мастер-часами лежат два кварцевых генератора OCXO DuCULoN®, которые регулируют мастер-часы для воспроизведения звука с высоким разрешением и высокой точностью.
Традиционные системные часы изготавливаются из кристаллического кварца, производительность и точность которого чувствительны к резким перепадам температуры, характерным для окружающей среды автомобиля.
Чтобы справиться с этим изменением температуры и сохранить целостность системы, кварцевый генератор OCXO DuCULoN® размещен в изолированном корпусе с регулируемой температурой, расположенном в аудиопроцессоре.
После включения звуковой системы внутренняя температура кристалла регулируется до тех пор, пока она не стабилизируется на соответствующем уровне, необходимом для точности основных часов, о чем свидетельствует индикатор.
Корпус кварцевого генератора OCXO DuCULoN® в защищенном корпусе не только адаптируется к изменению температуры, но и может снизить уровень внешнего шума, который может повлиять на целостность звука.
Это также позволяет стабилизировать основные часы с точностью, в 500 раз превышающей точность кварцевого кристалла, используемого в стандартных цифровых устройствах.
Это позволяет основным часам AlpineF#1Status работать с высочайшей точностью в отрасли.

Четыре высокопроизводительных DSP Оптимизируют акустическую систему
В традиционных автомобильных аудиосистемах расстояние от места водителя до каждого динамика асимметрично из-за ограниченного места установки динамиков.
Несоответствие между расстоянием между местом слушателя и положением динамиков приводит к тому, что звук достигает ушей слушателя в разное время.
В результате звуковые характеристики, особенно музыкальный образ, могут искажаться и расходиться с первоначальным замыслом исполнителя.
В отличие от домашней аудиосистемы, трудно, если не невозможно, расположить автомобильные аудиоколонки для оптимальной среды прослушивания.
Поэтому автомобильная аудиосистема должна обладать возможностями точной настройки для обеспечения воспроизведения с высоким разрешением.
Кроме того, высокоточная настройка звука, адаптированная к интерьеру автомобиля, позволяет добиться точной синхронизации (синхронизации), обеспечить трехмерное стереозвучание и создать сбалансированный частотный диапазон, который соответствует оригинальной записи и имитирует живое исполнение.
Вот почему AlpineF# 1Status оснащен четырьмя цифровыми звуковыми процессорами (DSP) высочайшего класса, работающими на частоте до 1 ГГц / 64 Бит, с вычислительной мощностью центрального процессора (CPU) высокопроизводительного компьютера, для достижения точной настройки звука для воспроизведения звука с высоким разрешением. на частоте 384 кГц /32 бит.
Результатом является “Идеальная синхронизация” и музыка, которая говорит о верности первоначальным намерениям исполнителя.

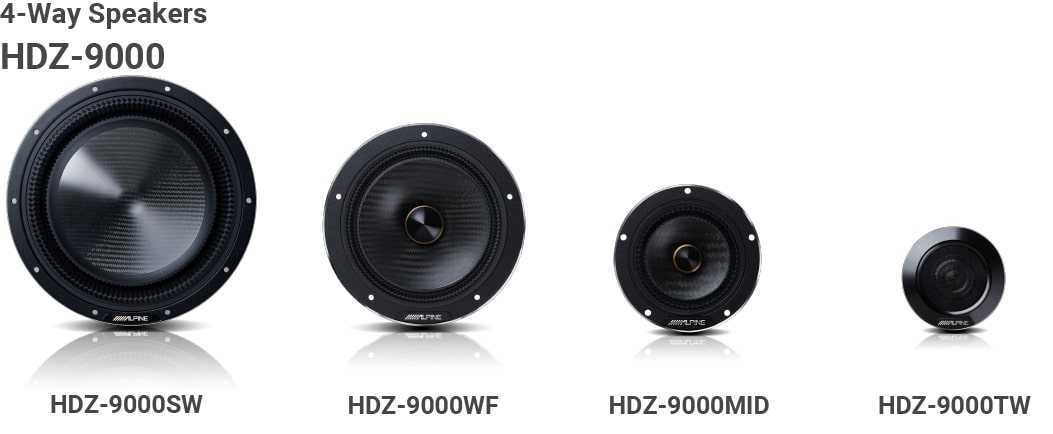

Объединение тонов динамиков с
Пластмассы, армированные углеродным волокном (углепластик)
Обычные автомобильные аудиоколонки изготавливаются из оптимизированных материалов и имеют конструкцию, подходящую для конкретного частотного диапазона, для воспроизведения которого они предназначены.
Однако из-за этих различий характеристики и тон отличаются от динамика к динамику, в результате чего инструменты и вокал, которые имеют более широкие частотные диапазоны, претерпевают незначительные изменения при воспроизведении с несколькими динамиками.
Чтобы унифицировать звучание динамиков, AlpineF#1Status объединил дизайн, используя единый материал, называемый углепластиком, армированным углеродным волокном (углепластик).
Углепластик - это легкий, но очень жесткий материал, который в пять-шесть раз прочнее стали и в три-четыре раза прочнее алюминия той же массы.
Углепластик, который чаще всего используется в аэрокосмической и профессиональной видеотехнике, теперь служит материалом для конуса в динамиках AlpineF# 1Status.
Благодаря своей структуре углепластик является оптимальным выбором для воспроизведения звука с высоким разрешением.

Операционные усилители имеют решающее значение в аналоговых выходных цепях аудиопроцессоров, поскольку они обеспечивают обратную связь, которая постоянно корректирует и улучшает качество сигнала.
Alpine обладает уникальным опытом в разработке схем операционных усилителей, накопленным за годы эволюции усилителей.
Наш дизайн основан на операционном усилителе MUSE 05, впервые используемом в автомобильной промышленности.
Мы внимательно следили за изменениями качества звука, вызванными незначительными изменениями тока во внутренней цепи, а также влиянием гармонических волн в полосе пропускания звука в несколько МГц.
Затем мы повысили чистоту обработки сигналов, модернизировав стандартную двухконтурную микросхему до унифицированной одноконтурной микросхемы.
Это обеспечивает полную изоляцию внутренних каскадов усилителя, устраняя помехи между каскадами.*2

HDS-990 Головное устройство
Ввод
4-канальный Hi-Level, AUX, Bluetooth Аудио, USB-накопитель, 3 входа (спереди x1, Сзади x2), USB Аудио
Выход
25 Вт среднеквадратичный x 4-канальный усилитель, Оптический/Коаксиальный, 6-канальный RCA
дсп
6-канальный 31-Полосный эквалайзер, X-Over, Временная задержка
Декодирование
MP3, WMA, AAC, MP4, WAV, FLAC, APE, DSD
Частота дискретизации системы
192 кГц/32 бит
Частотная характеристика
20 Гц-40 кГц (высокое разрешение)
Размер (мм)
W178xD143.6xH50 (Основной блок)
Подключение к системе
Опт/Коаксиальный к усилителю DSP или 6-канальный RCA к усилителю (с 4-канальным входом высокого уровня), 4-канальный Встроенный усилитель и усилитель сабвуфера (с 4-канальным входом высокого уровня)

HDP-D90 14-Канальный DSP с 12-канальным усилителем
Ввод
12-канальный Hi-level, 2-канальный RCA, Оптический /Коаксиальный, Bluetooth Аудио
Выход
50 Вт RMS x 8ch + 80 Вт RMS x 4ch Усилитель, 10-канальный RCA
дсп
14-канальный 31-полосный PEQ/GEQ, задержка по времени 0 ~ 20 мс, 20 Гц ~ 40 кГц X-Over (-6 дБ ~-48 дБ/ октавный наклон)
Частота дискретизации системы
192 кГц/32 бит
Частотная характеристика
20 Гц-40 кГц (высокое разрешение)
Размер (мм)
W278xD256xH58 (Основной блок)
Подключение к системе
Внешний Блок Bluetooth, Управление Командиром Головного Устройства, Дополнительный Контроллер

HDA-M80 Моноусилитель
Среднеквадратичная
Выходная мощность
500Wx1ch (4Ω), 800Wx1ch (2Ω)
THD+N
≤0.02% (10 Вт),
≤0.07% (номинальная мощность)
Соотношение Сигнал/Шум
>107 дБ
Частотная характеристика (-3 дБ)
8-400 Гц
Коэффициент демпфирования
>1500
Размер (мм)

DA-F60 4-Канальный Усилитель
Среднеквадратичная Выходная мощность
100Wx4ch (4Ω), 150Wx4ch (2Ω), мостовой 300Wx2ch (4Ω)
THD+N
≤0.02% (10 Вт),
≤0.07% (номинальная мощность)
Соотношение Сигнал/Шум
>106 дБ
Частотная характеристика (-3 дБ)
10-60 кГц (высокое разрешение)
Коэффициент демпфирования
>500
Размер (мм)
W297xD192xH50.8
W297xD192xH50.8

HDA-V90 5-Канальный Усилитель
Среднеквадратичная Выходная мощность
75Wx4ch +300Wx1ch (4Ω), 100Wx4ch +500Wx1ch (2Ω), мостовой 200Wx2ch (4Ω)
THD+N
≤0.02% (10 Вт),
≤0.07% (номинальная мощность)
Соотношение Сигнал/Шум
CH1-4: >105 дБ, CH-5: >104 дБ
Частотная характеристика (-3 дБ)
10-60 кГц (высокое разрешение)
Коэффициент демпфирования
CH1-4: >500, CH-5: >1000
Размер (мм)
W297xD192xH50.8

HDZ-653 6,5” 3-полосные Компонентные динамики на заказ
Максимальная Пиковая Мощность
300 Вт
Максимальная среднеквадратичная мощность
100 Вт
Чувствительность
88 дБ
Частотная характеристика
55 Гц-40 кГц (высокое разрешение)
Структура
Карбоновый Конус и Двойная Собранная Кромка
Размер единицы измерения
Низкочастотный динамик: 6-1 /2 дюйма (16,5 см)
Средний диапазон: 3-1 / 2 дюйма (8,9 см)
Твитер: 1-1 /4 дюйма (3,2 см)

HDZ-65C 6,5” 2-полосные Компонентные динамики на заказ
Максимальная Пиковая Мощность
300 Вт
Максимальная среднеквадратичная мощность
100 Вт
Чувствительность
88 дБ
Частотная характеристика
55 Гц-40 кГц (высокое разрешение)
Структура
Карбоновый Конус и Двойная Собранная Кромка
Размер единицы измерения
Низкочастотный динамик: 6-1 /2 дюйма (16,5 см)
Твитер: 1-1 /4 дюйма (3,2 см)

HDZ-110 11” Сабвуфер
Максимальная Пиковая Мощность
1200 Вт DVC (2Ω+2Ω)
Максимальная среднеквадратичная мощность
400 Вт DVC (2Ω+2Ω)
Чувствительность
84 дБ
Структура
Карбоновый Конус и Двойная Собранная Кромка
Размер единицы измерения
11 дюймов (27,9 см)
Монтажная глубина
7-3/4 дюйма (19,6 см)

HDZ-653S 6,5-дюймовые 3-полосные компонентные динамики Slim-fit
Максимальная Пиковая Мощность
300 Вт
Максимальная среднеквадратичная мощность
100 Вт
Чувствительность
88 дБ
Частотная характеристика
55 Гц-40 кГц (высокое разрешение)
Структура
Карбоновый Конус и Двойная Собранная Кромка
Размер единицы измерения
Низкочастотный динамик: 6-1 /2 дюйма (16,5 см)
Средний диапазон: 3-1 / 2 дюйма (8,9 см)
Твитер: 1 дюйм (2,5 см) “Slim-fit”
