ESB 3.69K2.5 ACT – двухкомпонентная акустическая система 6"×9" для активной фильтрации

ESB 3.69K2.5 ACT – это двухкомпонентная компонентная акустическая система формата 6"×9", рассчитанная на работу в активных системах без пассивных кроссоверов. Номинальная мощность комплекта составляет 120 Вт, чувствительность – 88,5 дБ. Каждый динамик подключается к отдельному каналу усилителя и настраивается по частотам и уровням через процессор или усилитель с DSP. Официальным дилером ESB в России является магазин Storeaudio.

Серия ESB 3000 – инженерный подход к автомобильной акустике

Акустические системы серии ESB 3000, к которой относится комплект ESB 3.69K2.5 ACT, были разработаны с применением материалов и инженерных решений высокого уровня. Конструкторы уделили особое внимание жесткости корзин, качеству магнитных систем и акустическим свойствам диффузоров.

Целью разработки было создать акустику, которая подходит как для повседневного использования, так и для проектов, ориентированных на качественный звук (SQ), сохраняя баланс между точностью, динамикой и надёжностью.

Кому подойдёт ESB 3.69K2.5 ACT

• Для владельцев, собирающих активную двухкомпонентную систему с форматом 6×9 в дверях или полке.
• Для тех, кто хочет получить без использования пассивных кроссоверов.
• Для инсталляторов и продвинутых любителей автозвука, работающих с DSP‑процессором или усилителями с цифровой обработкой.
• Для систем, где важны мощный, контролируемый мидбас и детальная середина/верх при сохранении естественного характера звучания.

Конструктивные особенности и преимущества ESB 3.69K2.5 ACT

Активная система без пассивных кроссоверов

Комплект ESB 3.69K2.5 ACT изначально рассчитан на работу в активной конфигурации:

• каждый динамик (широкополосный ESB 3.65 и мидбас ESB 3.69) подключается к своему усилительному каналу;
• раздел по частотам, уровни и задержки настраиваются через DSP или усилитель с цифровой обработкой;
• отсутствие пассивных кроссоверов минимизирует потери сигнала и даёт максимальный контроль над звучанием.

Жёсткие корзины и оптимизированная механика

Корзины НЧ‑динамиков серии ESB 3000 спроектированы таким образом, чтобы обеспечить максимальную жесткость на кручение и изгиб. Это снижает уровень механических резонансов и нежелательных вибраций, что особенно важно на высокой громкости и при работе в дверях автомобиля.

Диффузоры из прессованной бумаги с водостойкой обработкой

В мидбасовых динамиках используется прессованная бумага с водостойкой обработкой. Такой материал сочетает:

• лёгкость и жёсткость для точной передачи динамики;
• способность эффективно гасить паразитные вибрации;
• устойчивость к изменениям влажности и температуры в салоне автомобиля.

Магнитные системы класса Y‑35 и неодим N42

Все НЧ‑динамики серии оснащены ферритовыми магнитами класса Y‑35, которые обладают более высокими характеристиками по сравнению с типовыми решениями. Это обеспечивает:

• лучшую управляемость диффузора;
• устойчивую работу на высокой мощности;
• снижение искажений на мидбасе и нижней середине.

В широкополосных динамиках ESB 3.65 используется неодимовый магнит N42, который при компактных размерах обеспечивает высокую концентрацию магнитного поля и способствует точной, детальной передаче звука в широком диапазоне частот.

Твитерные решения и демпфированная звуковая катушка

В высокочастотном звене используется купольная диафрагма из тонкой ткани с шелковой пропиткой. Такое сочетание обеспечивает:

• ровное, мягкое и комфортное звучание высоких частот;
• отсутствие лишней резкости и утомляемости при длительном прослушивании;
• хорошую детализацию и воздушность.

Звуковые катушки увеличенного размера дополнительно вентилируются и демпфируются маслом с магнитной жидкостью, что повышает термостойкость и стабильность работы даже при серьёзной нагрузке.

Состав комплекта ESB 3.69K2.5 ACT

Двухкомпонентная система ESB 3.69K2.5 ACT включает:

• широкополосные динамики ESB 3.65 – пара;
• НЧ/мидбасовые динамики ESB 3.69 формата 6"×9" – пара.

Компоненты разрабатывались как единое решение, что обеспечивает согласованный характер звучания во всём рабочем диапазоне.

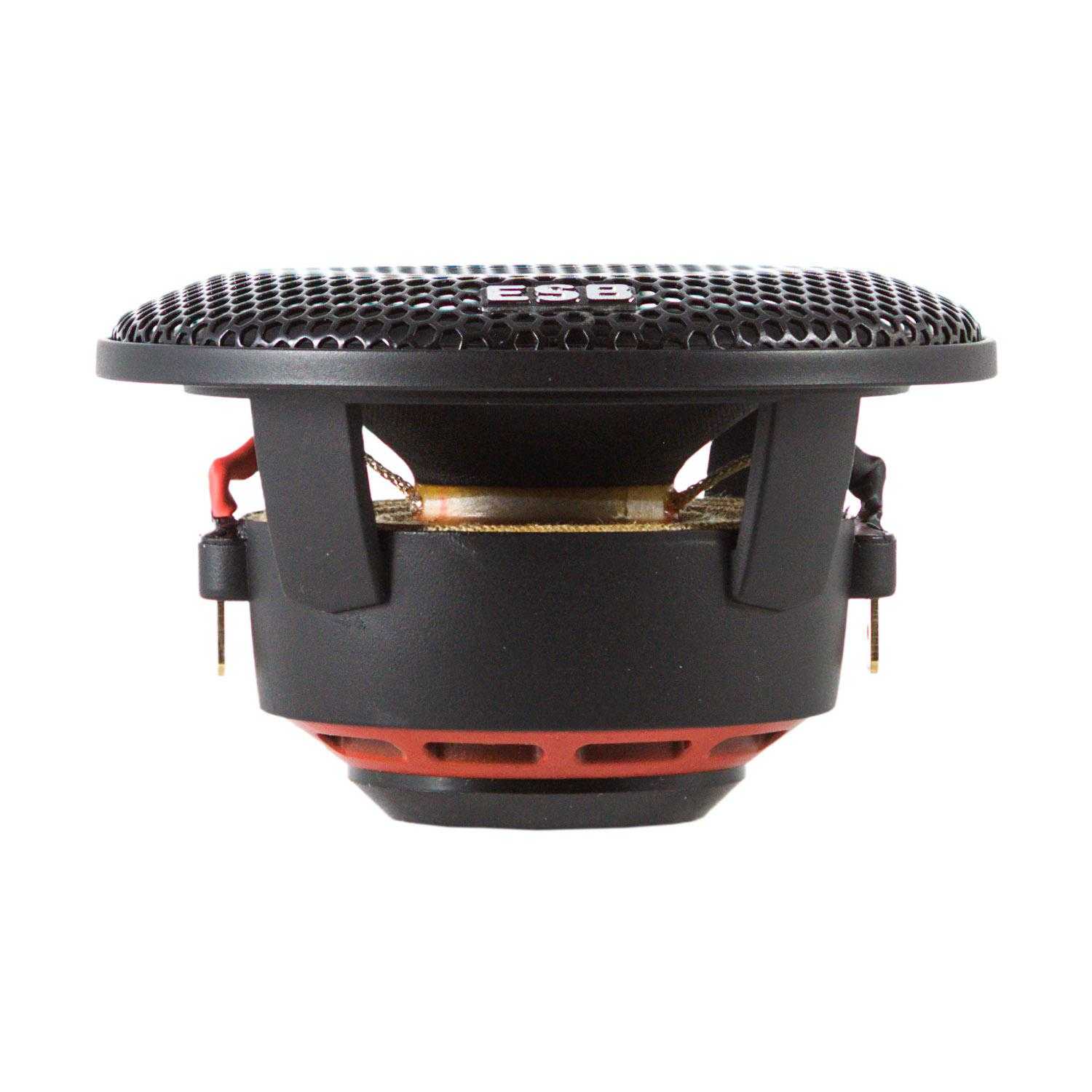

Технические характеристики ESB 3.65 (широкополосные динамики)

ESB 3.65 – это компактные широкополосные динамики, отвечающие за воспроизведение середины и верхнего диапазона частот.

• Тип: широкополосные динамики
• Размер: 2,5"
• Материал корзины: ABS‑пластик, армированный стекловолокном
• Материал диффузора: прессованная целлюлоза
• Материал магнита: неодим N42
• Чувствительность: 83 дБ
• Допустимая мощность: 60/120 Вт
• Сопротивление: 4 Ом
• Частотный диапазон: 100 – 22000 Гц
• Монтажный диаметр: 61 мм
• Монтажная глубина: 36 мм

Благодаря широкому частотному диапазону от 100 до 22000 Гц ESB 3.65 могут работать как в роли среднечастотного/ВЧ звена, так и как широкополосный динамик в активной конфигурации. Армированная корзина из ABS‑пластика обеспечивает достаточную жёсткость при компактных габаритах, а неодимовый магнит способствует высокой точности и отзывчивости.

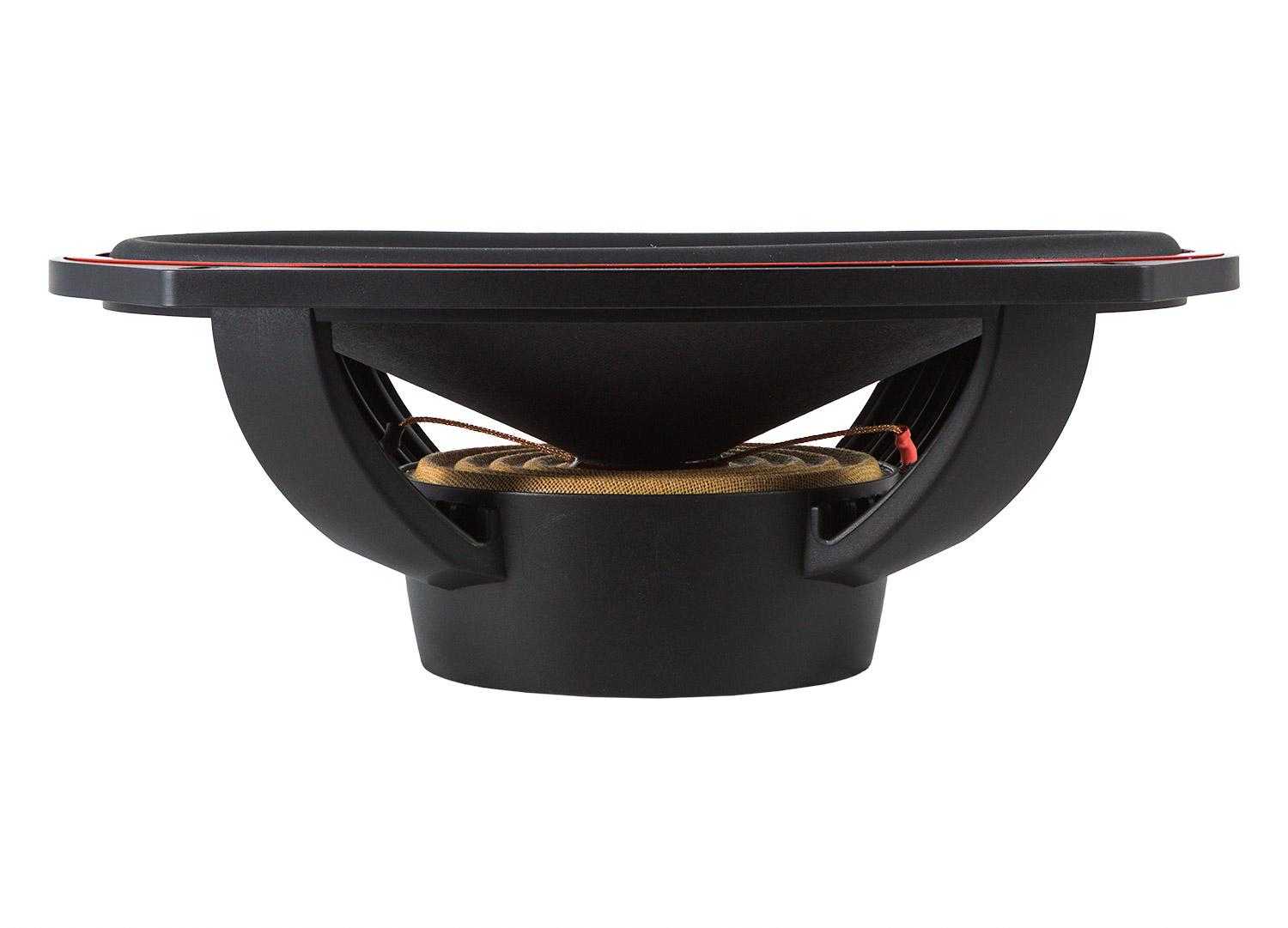

Технические характеристики ESB 3.69 (мидбасовые НЧ‑динамики 6"×9")

ESB 3.69 – это мощные мидбасовые динамики 6×9, отвечающие за бас и нижнюю середину в системе.

• Максимальная мощность: 240 Вт
• Мощность RMS: 120 Вт
• Импеданс: 4 Ом
• Чувствительность (1 Вт/1 м): 88,5 дБ
• Частотный диапазон: 55 – 9000 Гц
• Материал магнита: феррит
• Материал диффузора: бумага
• Монтажный размер: 148 × 215 мм
• Монтажная глубина: 72 мм

Низкая граничная частота в районе 55 Гц позволяет ESB 3.69 уверенно отрабатывать мидбас и нижнюю середину, создавая плотную, энергичную основу звучания. При этом динамики легко интегрируются с сабвуфером в области 60–80 Гц и хорошо подходят для установки в двери или заднюю полку.

Преимущества покупки ESB 3.69K2.5 ACT в магазине Storeaudio

• Официальный дилер ESB. Магазин Storeaudio поставляет оригинальные акустические системы ESB с официальной гарантией и поддержкой.
• Оптимальный комплект для активных систем. ESB 3.69K2.5 ACT – уже готовое решение для построения активного фронта с форматом 6×9 и широкополосным верхним звеном.
• Подбор и консультации. Помощь в выборе усилителей, DSP‑процессоров и рекомендаций по настройке, чтобы раскрыть потенциал комплекта в конкретном автомобиле.

Рекомендации по установке и настройке ESB 3.69K2.5 ACT

• Использовать отдельный канал усилителя на каждый динамик: по одному на ESB 3.65 и ESB 3.69 в каждой стороне.
• Применять DSP‑процессор или усилитель с DSP для настройки частот раздела, уровней и временных задержек.
• Обеспечить качественную вибро- и шумоизоляцию мест установки мидбасов ESB 3.69 (двери или полка).
• Располагать ESB 3.65 в зонах, где возможно оптимальное формирование сцены (стойки, торпедо, верхняя часть двери) с ориентацией на слушателя.

ESB 3.69K2.5 ACT – это продуманное решение для тех, кто хочет получить мощный и детальный фронт на базе формата 6×9 в активной конфигурации, используя фирменные компоненты ESB с официальной поддержкой Storeaudio.
