ESB 4.6K2 ACT – двухкомпонентная активная акустика 6,5" серии ESB 4000

Магазин Storeaudio, как официальный дилер ESB, представляет ESB 4.6K2 ACT – высокотехнологичную двухкомпонентную акустическую систему 6,5", созданную специально для активных систем с DSP. В комплект входят низкочастотные динамики ESB 4.165 и высокочастотные динамики ESB 4.28, рассчитанные на работу без пассивных кроссоверов и предназначенные для активной фильтрации сигналов.

Номинальная мощность комплекта составляет 150 Вт, чувствительность НЧ‑секции – 92,5 дБ, а ВЧ‑динамиков – 93,5 дБ, что делает ESB 4.6K2 ACT отличным выбором для построения современных процессорных SQ‑систем.

Серия ESB 4000 – технологичная база ESB 4.6K2 ACT

Линейка акустики ESB 4000 объединяет технологически продвинутые автомобильные динамики с акцентом на качество звука и продуманную конструкцию.

• Особая форма фланцев и корзин улучшает формирование звуковой сцены и уменьшает паразитные отражения.
• Тщательная проработка каждой детали – от выбора материалов до геометрии корзин и подвесов.
• Эффективные системы вентиляции магнитов и катушек обеспечивают стабильную работу при высокой мощности.

В акустической системе ESB 4.6K2 ACT используются ключевые компоненты серии 4000 – НЧ‑динамики ESB 4.165 и ВЧ‑динамики ESB 4.28, что гарантирует высокий уровень звучания и надёжность.

НЧ‑динамик ESB 4.165 – фундамент звука

Диффузор из длинноволокнистой целлюлозы

Низкочастотный динамик ESB 4.165, входящий в комплект ESB 4.6K2 ACT, построен на основе диффузора из натуральной длинноволокнистой целлюлозы с особой внешней пропиткой.

Такое решение обеспечивает:

• Лёгкость – высокая чувствительность и быстрый отклик на сигнал.
• Жёсткость – устойчивость к деформациям и стабильная работа на высокой громкости.
• Эффективное демпфирование – снижение паразитных резонансов и естественный характер баса.

Ферритовый магнит Y‑35 и моделирование FEA

Магнитная система НЧ‑динамика основана на ферритовом магните класса Y‑35, оптимизированном с помощью компьютерного моделирования FEA.

• Обеспечивается идеально симметричный магнитный поток при движении диффузора в обоих направлениях.
• Снижаются нелинейные искажения и улучшается контроль над ходом диффузора.
• Поддерживается стабильная работа при высокой подводимой мощности.

Звуковая катушка и литой алюминиевый корпус

Большая звуковая катушка из обмоточного алюминиевого провода способна работать с экстремально высокой мощностью, обеспечивая впечатляющую динамику и реалистичную подачу материала.

Корзина НЧ‑динамика выполнена из литого алюминия:

• Гарантирует исключительную жёсткость конструкции.
• Минимизирует сопротивление воздушным потокам за диффузором.
• Способствует эффективному охлаждению и стабильной работе в условиях автомобиля.

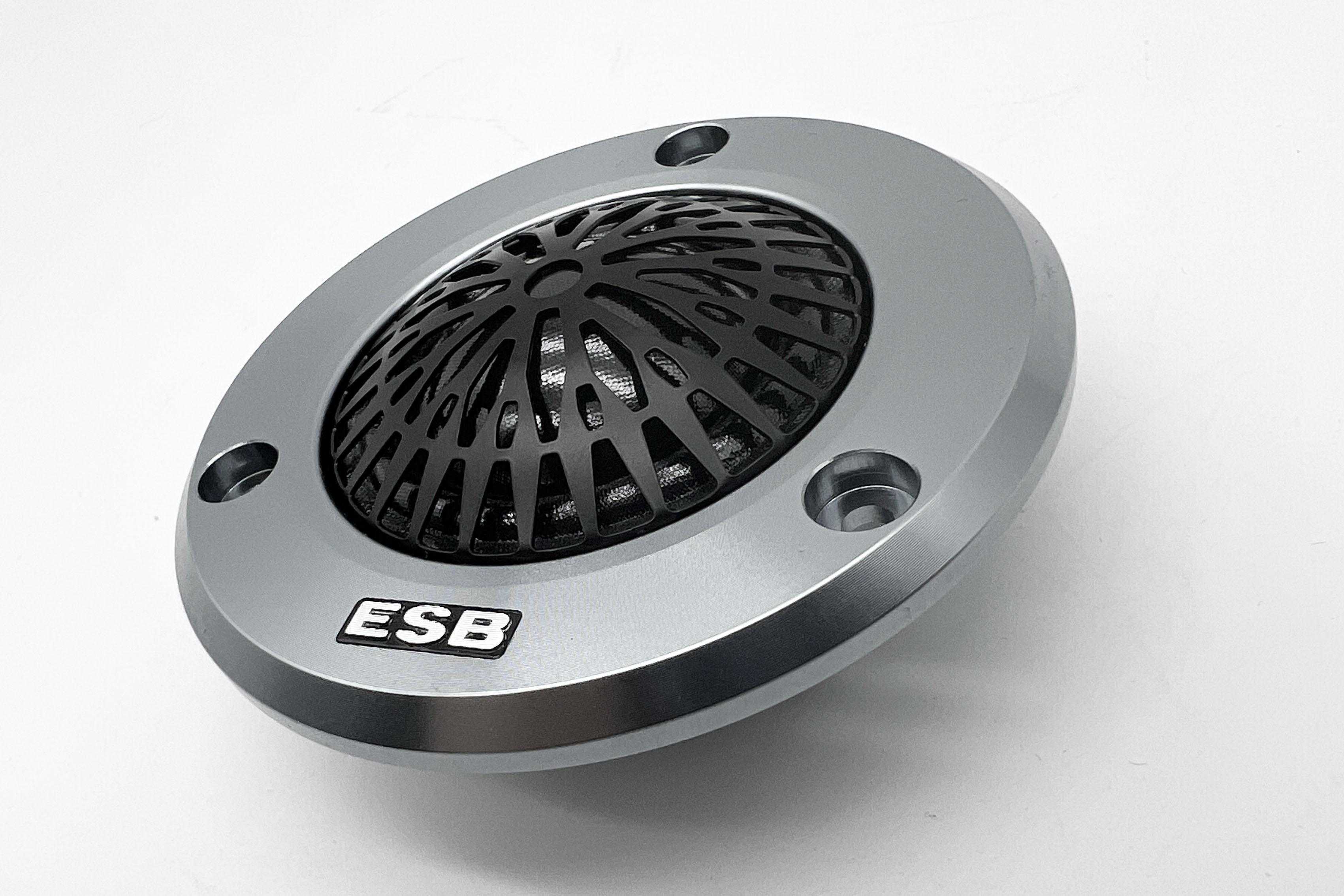

ВЧ‑динамик ESB 4.28 – детальный и комфортный верх

Шёлковый купол с ламинацией Sonatex™

Высокочастотный динамик ESB 4.28 оснащён инновационным шёлковым куполом с полимерной ламинацией Sonatex™.

• Обеспечивается безупречный баланс между массой, жёсткостью и демпфирующими свойствами.
• ВЧ‑диапазон звучит мягко, детально и без излишней яркости.
• Купол устойчив к перегрузкам и сохраняет стабильные характеристики со временем.

Войлочный подкупольный демпфер

Под куполом установлен войлочный подкупольный демпфер, который:

• эффективно подавляет нежелательные отражения от магнитной системы;
• улучшает фазовые характеристики излучателя;
• делает звучание верхнего диапазона более чистым и сфокусированным.

Неодимовый магнит N‑52

Магнитная система ВЧ‑динамика построена на премиальном неодимовом магните класса N‑52.

• Мощность магнита примерно на 25% выше, чем у традиционных магнитов аналогичной массы.
• Обеспечивается исключительная устойчивость к размагничиванию.
• Повышенная эффективность способствует точному контролю над воспроизведением и высокой динамике.

ESB 4.6K2 ACT – система для активной фильтрации

Акустическая система ESB 4.6K2 ACT поставляется без пассивных кроссоверов и изначально предназначена для систем с активной фильтрацией сигналов.

• Раздельное усиление НЧ и ВЧ‑каналов.
• Настройка частот среза, крутизны фильтров, уровней и задержек через DSP‑процессор или активные кроссоверы усилителей.
• Максимальная гибкость настройки под конкретный автомобиль и задачи.

Рекомендуемые параметры настройки кроссовера

Для НЧ‑динамиков ESB 4.165

• 60 Гц – 48 дБ/окт
• 70 Гц – 24 дБ/окт
• 80 Гц – 12 дБ/окт

Для ВЧ‑динамиков ESB 4.28

• 2 кГц – 48 дБ/окт
• 2,2 кГц – 24 дБ/окт
• 2,4 кГц – 12 дБ/окт

Эти значения служат надёжной базой для безопасной эксплуатации и качественного звучания. Точная настройка может корректироваться с учётом акустики салона и предпочтений слушателя.

Технические характеристики НЧ‑динамика ESB 4.165

• Тип: низкочастотный динамик
• Диаметр: 165 мм / 6,5"
• Номинальная мощность: 150 Вт
• Максимальная мощность: 300 Вт
• Диапазон воспроизводимых частот: 50 – 6000 Гц
• Сопротивление: 4 Ом
• Чувствительность (2,83 В / 1 м): 92,5 дБ
• Резонансная частота (Fs): 57,3 Гц
• Qes: 0,625
• Qms: 4,403
• Qts: 0,547
• Vas: 12,55 л
• Монтажный диаметр: 143 мм
• Монтажная глубина: 67 мм

Технические характеристики ВЧ‑динамика ESB 4.28

• Тип: высокочастотный динамик
• Диаметр: 28 мм / 1,1"
• Номинальная мощность: 100 Вт
• Максимальная мощность: 200 Вт
• Диапазон воспроизводимых частот: 1500 – 22000 Гц
• Сопротивление: 4 Ом
• Чувствительность (2,83 В / 1 м): 93,5 дБ
• Резонансная частота (Fs): 990 Гц
• Qes: 1,107
• Qms: 0,939
• Qts: 0,508
• Монтажный диаметр: 47 мм
• Монтажная глубина: 11,5 мм

Преимущества ESB 4.6K2 ACT для активных систем

• Премиальная серия ESB 4000 и фирменные компоненты ESB 4.165 и ESB 4.28.
• Полностью активная концепция – система поставляется без пассивных кроссоверов.
• НЧ‑динамики с целлюлозным диффузором, магнитом Y‑35 и литой алюминиевой корзиной.
• ВЧ‑динамики с шелковым куполом Sonatex™, войлочным демпфером и неодимовым магнитом N‑52.
• Высокая мощность, чувствительность и потенциал для процессорного SQ‑звучания.
• Идеальное решение для тех, кто строит современную активную фронтальную систему с DSP.
