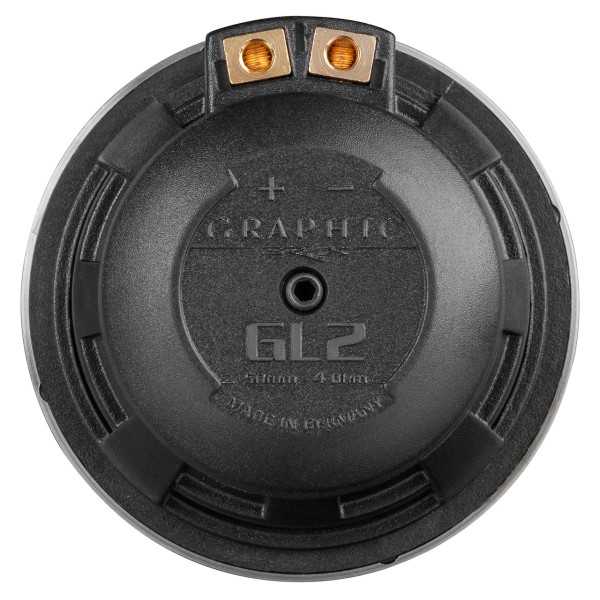

Brax Graphic GL 2
Будучи страстным любителем музыки и энтузиастом Hi-Fi, основатель Audiotec Хайнц Фишер имел одно видение: быть первым, кто перенесет звуковой опыт легендарных высококачественных аудиокомпонентов в автомобиль. Для достижения этой амбициозной цели не было достигнуто никаких компромиссов в дизайне, звуке и технологиях. Следуя этим принципам, наши инженеры сосредоточились на исключительном качестве звука и снова расширили технологические ограничения, разработав новую серию динамиков BRAX GRAPHIC. Выдающиеся компоненты и непревзойденное мастерство делают разницу - конечно, исключительно в Германии!
Высококачественный драйвер среднего класса, который перерастает свой потенциал
Представляем новейший элемент серии динамиков BRAX GRAPHIC: BRAX GL2! Этот 50 мм / 2"драйвер среднего класса является особенным во многих отношениях. В его долгом процессе разработки не жалели ни средств, ни усилий, чтобы создать бескомпромиссный громкоговоритель, которого вы можете ожидать только от BRAX. Каждый отдельный компонент – от корзины до диафрагмы – был переосмыслен и изготовлен с помощью специально изготовленных инструментов. Это огромное усилие проявляется даже за пределами его выдающихся звуковых характеристик в необычно компактном форм-факторе, который создает совершенно новые возможности установки. И даже лучше: благодаря исключительно широкой частотной характеристике GL2 можно использовать без дополнительного ВЧ-динамика, что приводит к близкому сближению идеала точечного источника и общему новому уровню пространственного воспроизведения музыки в автомобиле. Чрезвычайно жесткий алюминиевый конус доктора Курта Мюллера обеспечивает особенно естественный отклик среднего диапазона с особенно динамичными звуковыми характеристиками, в то время как точно изготовленная неодимовая магнитная система с ее оптимально линейным магнитным потоком способствует исключительно низкому коэффициенту искажений.
Это ясно показывает, что, при всей своей технической утонченности, GL2 находится в своей собственной лиге.
Элегантный дизайн с высокой функциональностью
В типичной моде BRAX переплетаются дизайн и функциональность. Конечно, есть 24-каратные позолоченные клеммы, чтобы округлить пуристский, благородный вид и обеспечить максимальную проводимость. Прочная черная решетка защищает конус от повреждений и подчеркивает минималистский внешний вид, в то время как резьбовое отверстие на задней панели обеспечивает незаметную интеграцию в автомобиль.
Детали продуманы до конца
Особый уровень качества и внимание к каждой детали автоматически проявляют GL2 на эталонном уровне, отвечая самым высоким тональным требованиям любого энтузиаста Hi-Fi. Как правило, для BRAX каждой паре динамиков присваивается свой собственный серийный номер и записывается в сервисную базу данных. Этот высококачественный продукт – Made in Germany – увенчан упаковкой в элегантную деревянную коробку, дополняющую бескомпромиссную философию бренда BRAX.
Функции
- Чрезвычайно широкополосная частотная характеристика даже вне оси , поэтому идеально подходит для использования в качестве широкополосного динамика без дополнительного ВЧ-динамика
- Жесткий алюминиевый конус для выдающегося и естественного отклика среднего диапазона
- Особенно хрустящие и динамические звуковые характеристики благодаря жесткому и легкому алюминиевому конусу
- Точная обработанная неодимовая магнитная система для максимальной линейности магнитного потока
- 24-каратные позолоченные клеммы для максимальной проводимости
- Магнитная система с резьбовым отверстием для скрытого крепления сзади
- Прочная защитная решетка для защиты конуса от повреждений
- Аэродинамически оптимизированная корзина
- Чрезвычайно компактные размеры идеально подходят для установки в А-образную стойку – внешний диаметр почти идентичен ВЧ-динамику BRAX GRAPHIC GL1
Технические характеристики
Номинальная мощность / макс. | P |
80 / 120 Вт (высокочастотная > 400 Гц при 24 дБ/окт.) |
Импеданс | Z | 4 Ω |
Сопротивление постоянному току | Ре | 3.3 Ω |
Частотная характеристика | 400 Гц - 20.000 Гц | |
Резонансная частота | Фс | 145 Гц |
Механический коэффициент добротности | Смк | 3.74 |
Электрический коэффициент добротности | Посредством | 0.58 |
Суммарный коэффициент добротности | Qts | 0.50 |
Согласие | См | 780 мкм/Н |
Эквивалентный объем воздуха | Вас | 0.26 л |
Коэффициент силы | Б*И | 2.8 Тм |
КПД 1 Вт / 1 м | Уровень звукового давления | 84 дБ |
Площадь конуса | Сд | 15 см² |
Движущаяся масса | Ммс | 1.6 г |
Материал конуса | Алюминиевый конус | |
Механическая прочность | Rms | 0,38 кг/с |
Диаметр звуковой катушки | ø | 19 мм / 0,75" |
Высота обмотки звуковой катушки | 5 мм / 0,2" | |
Макс. линейная экскурсия | Хмакс | +/- 1.0 мм |
Наружный диаметр | ø | 60 мм / 2,36 " |
Установочный диаметр | ø | 53 мм / 2,1" |
Глубина установки | 26,8 мм / 1,1" | |
Рекомендуемые объемы корпусов | ||
Герметичная коробка объемом нетто не менее 250 мл | ||
Чистые объемы | Рекомендуемые настройки DSP / усилителя | |
0,25 литра (Системный резонанс: 200 Гц) |
Частота кроссовера: 600 Гц Минимальный наклон фильтра: 12 дБ/окт. |
|
0,5 литра (Системный резонанс: 155 Гц) |
Частота кроссовера: 450 Гц Минимальный наклон фильтра: 12 дБ/окт. |
|
0,75 литра (Системный резонанс: 140 Гц) |
Частота кроссовера: 300 Гц Минимальный наклон фильтра: 24 дБ/окт. |
Примечание: Корпус всегда должен быть заполнен соответствующим демпфирующим материалом.
Объем поставки
2 x Высококачественный конус среднечастотный динамик BRAX GRAPHIC GL2
2 x Монтажный зажим
1 x Ключ
Allen 1 x Техническое описание
Описание
Будучи страстным любителем музыки и энтузиастом Hi-Fi, основатель Audiotec Хайнц Фишер имел одно видение: быть первым, кто перенесет звуковой опыт легендарных высококачественных аудиокомпонентов в автомобиль. Для достижения этой амбициозной цели не было достигнуто никаких компромиссов в дизайне, звуке и технологиях. Следуя этим принципам, наши инженеры сосредоточились на исключительном качестве звука и снова расширили технологические ограничения, разработав новую серию динамиков BRAX GRAPHIC. Выдающиеся компоненты и непревзойденное мастерство делают разницу - конечно, исключительно в Германии!
Высококачественный драйвер среднего класса, который перерастает свой потенциал
Представляем новейший элемент серии динамиков BRAX GRAPHIC: BRAX GL2! Этот 50 мм / 2"драйвер среднего класса является особенным во многих отношениях. В его долгом процессе разработки не жалели ни средств, ни усилий, чтобы создать бескомпромиссный громкоговоритель, которого вы можете ожидать только от BRAX. Каждый отдельный компонент – от корзины до диафрагмы – был переосмыслен и изготовлен с помощью специально изготовленных инструментов. Это огромное усилие проявляется даже за пределами его выдающихся звуковых характеристик в необычно компактном форм-факторе, который создает совершенно новые возможности установки. И даже лучше: благодаря исключительно широкой частотной характеристике GL2 можно использовать без дополнительного ВЧ-динамика, что приводит к близкому сближению идеала точечного источника и общему новому уровню пространственного воспроизведения музыки в автомобиле. Чрезвычайно жесткий алюминиевый конус доктора Курта Мюллера обеспечивает особенно естественный отклик среднего диапазона с особенно динамичными звуковыми характеристиками, в то время как точно изготовленная неодимовая магнитная система с ее оптимально линейным магнитным потоком способствует исключительно низкому коэффициенту искажений.
Это ясно показывает, что, при всей своей технической утонченности, GL2 находится в своей собственной лиге.
Элегантный дизайн с высокой функциональностью
В типичной моде BRAX переплетаются дизайн и функциональность. Конечно, есть 24-каратные позолоченные клеммы, чтобы округлить пуристский, благородный вид и обеспечить максимальную проводимость. Прочная черная решетка защищает конус от повреждений и подчеркивает минималистский внешний вид, в то время как резьбовое отверстие на задней панели обеспечивает незаметную интеграцию в автомобиль.
Детали продуманы до конца
Особый уровень качества и внимание к каждой детали автоматически проявляют GL2 на эталонном уровне, отвечая самым высоким тональным требованиям любого энтузиаста Hi-Fi. Как правило, для BRAX каждой паре динамиков присваивается свой собственный серийный номер и записывается в сервисную базу данных. Этот высококачественный продукт – Made in Germany – увенчан упаковкой в элегантную деревянную коробку, дополняющую бескомпромиссную философию бренда BRAX.
Функции
- Чрезвычайно широкополосная частотная характеристика даже вне оси , поэтому идеально подходит для использования в качестве широкополосного динамика без дополнительного ВЧ-динамика
- Жесткий алюминиевый конус для выдающегося и естественного отклика среднего диапазона
- Особенно хрустящие и динамические звуковые характеристики благодаря жесткому и легкому алюминиевому конусу
- Точная обработанная неодимовая магнитная система для максимальной линейности магнитного потока
- 24-каратные позолоченные клеммы для максимальной проводимости
- Магнитная система с резьбовым отверстием для скрытого крепления сзади
- Прочная защитная решетка для защиты конуса от повреждений
- Аэродинамически оптимизированная корзина
- Чрезвычайно компактные размеры идеально подходят для установки в А-образную стойку – внешний диаметр почти идентичен ВЧ-динамику BRAX GRAPHIC GL1
Технические характеристики
Номинальная мощность / макс. | P |
80 / 120 Вт (высокочастотная > 400 Гц при 24 дБ/окт.) |
Импеданс | Z | 4 Ω |
Сопротивление постоянному току | Ре | 3.3 Ω |
Частотная характеристика | 400 Гц - 20.000 Гц | |
Резонансная частота | Фс | 145 Гц |
Механический коэффициент добротности | Смк | 3.74 |
Электрический коэффициент добротности | Посредством | 0.58 |
Суммарный коэффициент добротности | Qts | 0.50 |
Согласие | См | 780 мкм/Н |
Эквивалентный объем воздуха | Вас | 0.26 л |
Коэффициент силы | Б*И | 2.8 Тм |
КПД 1 Вт / 1 м | Уровень звукового давления | 84 дБ |
Площадь конуса | Сд | 15 см² |
Движущаяся масса | Ммс | 1.6 г |
Материал конуса | Алюминиевый конус | |
Механическая прочность | Rms | 0,38 кг/с |
Диаметр звуковой катушки | ø | 19 мм / 0,75" |
Высота обмотки звуковой катушки | 5 мм / 0,2" | |
Макс. линейная экскурсия | Хмакс | +/- 1.0 мм |
Наружный диаметр | ø | 60 мм / 2,36 " |
Установочный диаметр | ø | 53 мм / 2,1" |
Глубина установки | 26,8 мм / 1,1" | |
Рекомендуемые объемы корпусов | ||
Герметичная коробка объемом нетто не менее 250 мл | ||
Чистые объемы | Рекомендуемые настройки DSP / усилителя | |
0,25 литра (Системный резонанс: 200 Гц) |
Частота кроссовера: 600 Гц Минимальный наклон фильтра: 12 дБ/окт. |
|
0,5 литра (Системный резонанс: 155 Гц) |
Частота кроссовера: 450 Гц Минимальный наклон фильтра: 12 дБ/окт. |
|
0,75 литра (Системный резонанс: 140 Гц) |
Частота кроссовера: 300 Гц Минимальный наклон фильтра: 24 дБ/окт. |
Примечание: Корпус всегда должен быть заполнен соответствующим демпфирующим материалом.
Объем поставки
2 x Высококачественный конус среднечастотный динамик BRAX GRAPHIC GL2
2 x Монтажный зажим
1 x Ключ
Allen 1 x Техническое описание
Характеристики
Тип
|
Широкополосная акустика |
Типоразмер
|
2" (5см) |
RMS (Номинальная мощность), Вт
|
80 |
Max (Максимальная мощность), Вт
|
120 |
Диапазон частот, Гц
|
400 - 20000 |
Импеданс (Z) (Ом)
|
4 |
Чувствительность (SPL) (дБ)
|
84 |
Серия
|
GRAPHIC |
Страна производства
|
Германия |
