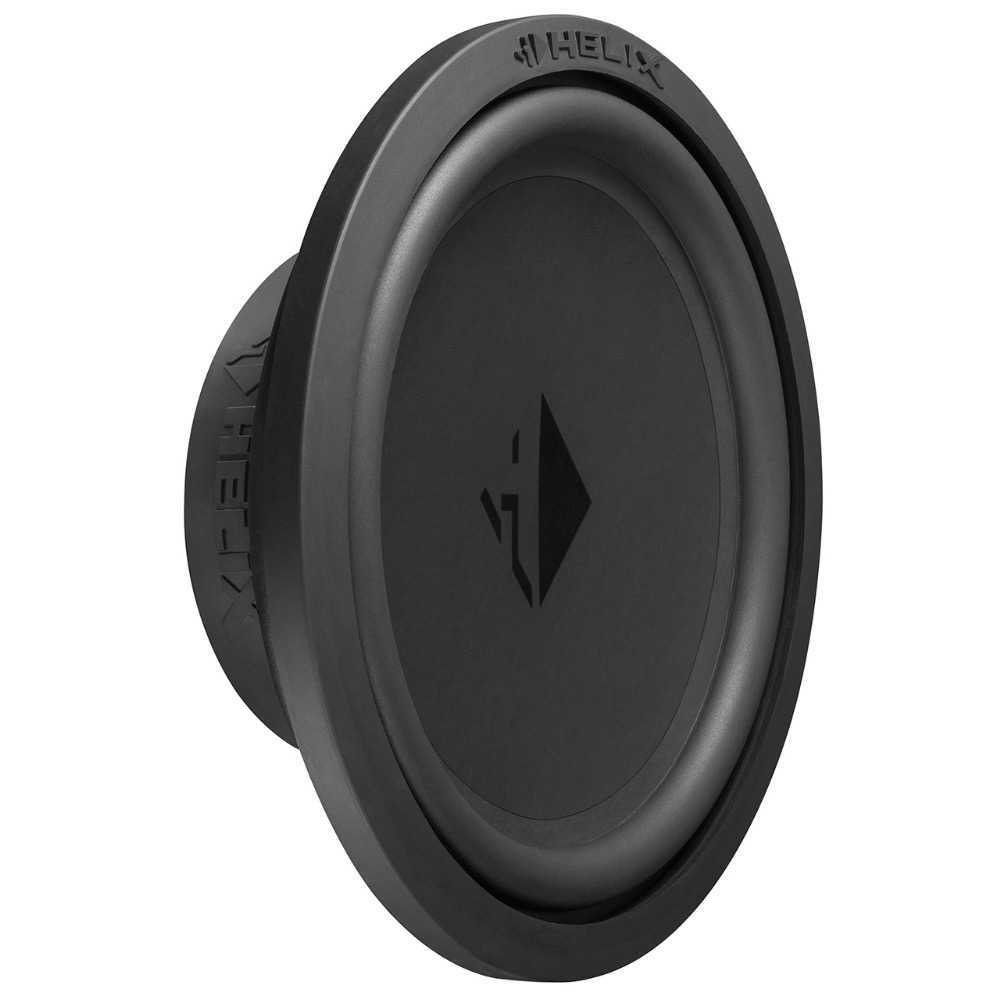

Helix K 10S

Описание

K 10S Неглубокий дизайн – насыщенный бас

K 10S - это идеальное решение проблем, когда дело доходит до реализации особенно плоских и компактных конструкций корпусов. Его чрезвычайно низкая глубина установки открывает совершенно новые возможности для установки без каких-либо акустических компромиссов. Благодаря большой двойной звуковой катушке и низкой резонансной частоте K 10S не нужно прятаться от низкочастотных динамиков с большей глубиной установки, когда дело доходит до басовых характеристик.

Продумано до мельчайших деталей

Чрезвычайно жесткий конус из сэндвич-бумаги в сочетании с мощной двойной звуковой катушкой не только легко и без эффектов сжатия преобразует мощность усилителя в высокое звуковое давление, но и воспроизводит звук с тонкими ударами.
Особая особенность: магнитная система имеет резьбовое отверстие на задней панели и, таким образом, позволяет закрепить НЧ-динамик на задней панели корпуса. Таким образом, вибрации корпуса могут быть эффективно снижены даже при тонких стенах, поскольку в плоских конструкциях важен каждый миллиметр глубины конструкции.

Гибкое соединение
Конструкция двойной звуковой катушки обеспечивает большую гибкость при выборе подходящего усилителя мощности. Будь то сопротивление 1 x 4 Ом, 2 x 2 Ом или 1 x 1 Ом – этот специалист по низким басам делает легко возможной любую конфигурацию.

"Все включено" для тех, кто делает все сам

В дополнение к высококачественной соединительной клемме с позолоченными крепежными стойками в комплект также входят прочная защитная решетка и прокладка.
Для оптимального звучания низких частот в самодельных установках вы можете найти рекомендации по герметичным и вентилируемым корпусам со всеми параметрами, такими как чистая громкость, частота настройки порта или настройки DSP, в нашем техническом паспорте.

Особенности

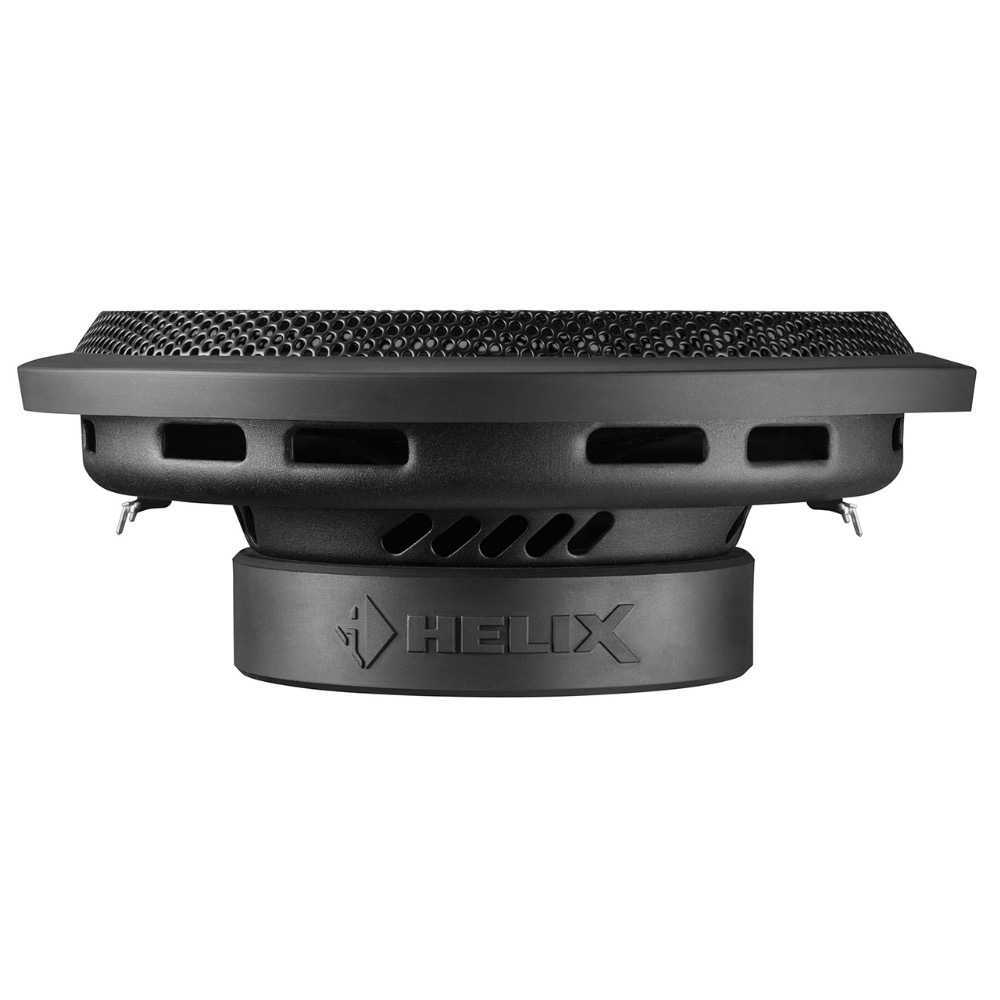

Шасси с особенно низкой глубиной установки – оптимизировано для компактных и неглубоких корпусных конструкций
двойная звуковая катушка 2 x 2 Ом для гибкой настройки системы
Магнитная система с резьбовым отверстием на задней панели – позволяет прикручивать к задней панели корпуса для стабилизации и уменьшения вибраций корпуса
Прочная магнитная крышка со спиральной надписью для идеальной защиты от магнитов
Чрезвычайно жесткий конус из сэндвич-бумаги
Резиновая оболочка с длительным сроком службы для высочайших механических характеристик
Соединительная клемма корпуса, решетка и прокладка входят в комплект поставки

Технические данные
Среднеквадратичная мощность / макс. P 300/600 Вт
Импеданс Z 2 x 2 Ом
Сопротивление постоянному току Re 2 x 1,6 Ом
Резонансная частота Fs 34 Гц
Механическая добротность Смк 6.37
Электрическая добротность Qes 0,49
Общий коэффициент добротности Qts 0,45
Соответствие требованиям Cms 198 мкм/Н
Эквивалентный объем воздуха Vas 34 л
Коэффициент силы B*I 12,7 Тм
Эффективность 1 Вт/ 1 м SPL 87,0 дБ
Площадь конуса Sd 353 см2
Движущаяся масса Mms 112 г
Конусный материал Сэндвич-бумажный конус
Механическое сопротивление Rms 3,73 кг/с
Диаметр звуковой катушки ø 50,8 мм
Высота намотки звуковой катушки 19 мм
Максимальное линейное отклонение Xmax +/- 6,0 мм
Наружный диаметр ø 262 мм / 10,31"
Установочный диаметр ø 229 мм / 9,01"
Глубина установки 84,5 мм / 3,33"

Рекомендуемые объемы корпуса
Запечатанная коробка
Чистый объем 14 Л
Нижняя предельная частота (-3 дБ) 46 Гц
Рекомендуемые настройки DSP Рекомендуемый "самоопределяющийся" фильтр верхних частот с частотой среза 45 Гц и Q = 1,3;
дополнительный фильтр эквалайзера 100 Гц / Q = 1,0 / -3 дБ

Вентилируемая коробка
Чистый объем 16 л
Диаметр отверстия ø 70 мм / 2,76"
Площадь порта 38 см2
Длина порта 38 см / 14,96"
Частота настройки порта Fb 37 Гц
Нижняя предельная частота (-3 дБ) 39 Гц
Рекомендуемые настройки DSP Рекомендуемый "самоопределяющийся" фильтр верхних частот с частотой среза 37 Гц и Q = 1,2;
дополнительный фильтр эквалайзера 95 Гц / Q = 0,7 / -3 дБ

Объем поставки
1 x Сабвуфер HELIX K 10S
1x Решетка радиатора
1 х Прокладка
1x Соединительная клемма
1 x Технический паспорт
