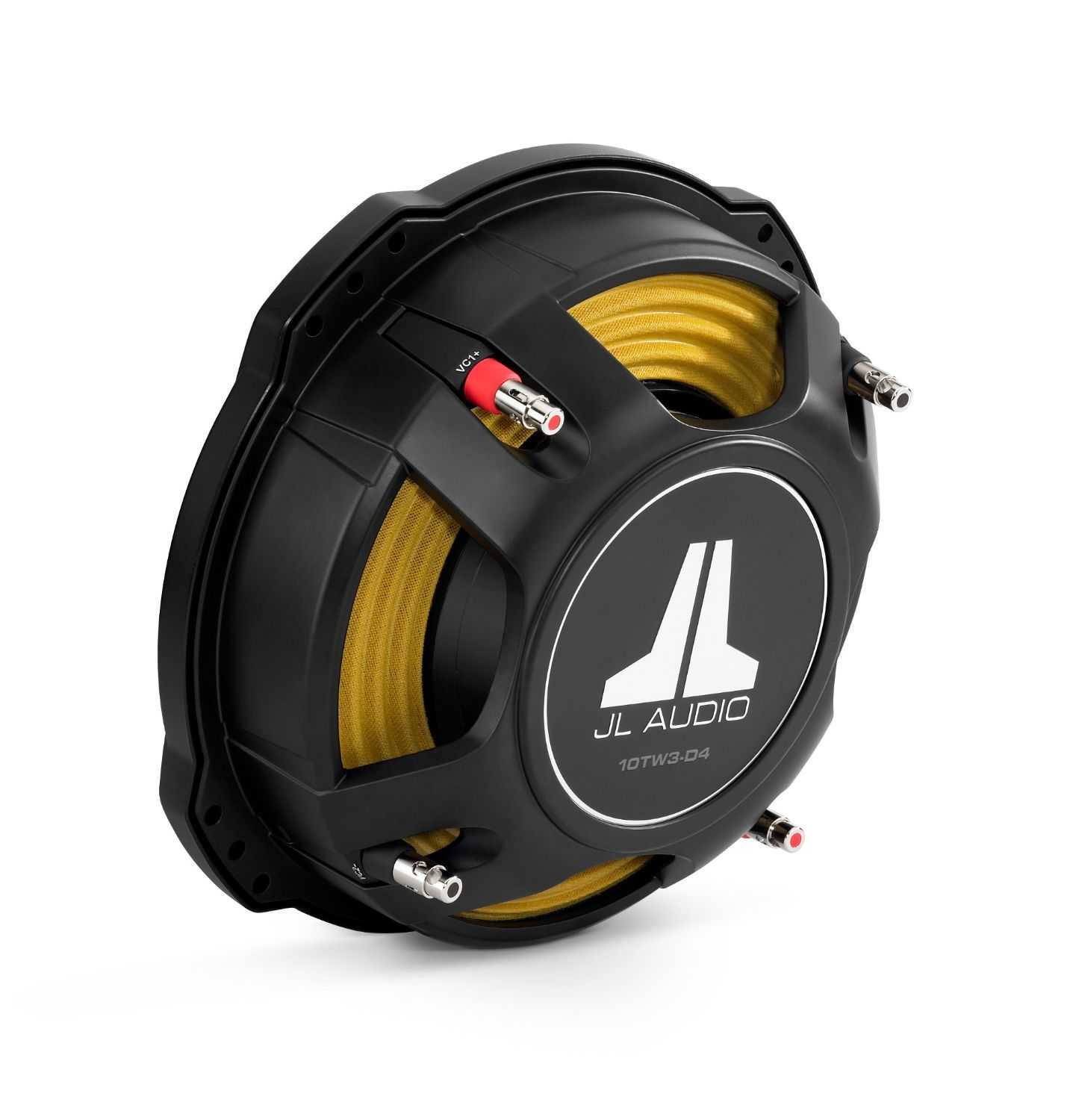

JL Audio 10TW3-D4

По качеству звучания, глубине баса и допустимой мощности НЧ-динамики TW3 находятся предельно близко к своим прославленным собратьям в среднем ценовом диапазоне – полноразмерной серии W3. Однако модели TW3 с малой монтажной глубиной (Thin) и способностью работать в компактных корпусах пригодны для очень стесненных вариантов размещения, и по конструкции гораздо ближе к флагманской серии Thin-динамиков JL Audio TW5 последнего поколения v2. 250-мм (10") 10TW3 особенно привлекателен в этом отношении: для закрытого корпуса требуется объем менее 15 л, а корпус с фазоинвертором лишь немногим больше. Рекомендации по корпусам различного типа приведены ниже. Особенности конструкции позволяют размещение динамика практически вплотную к задней внутренней стенки корпуса, для уменьшения габаритной глубины. Для дальнейшего упрощения установки в сложных условиях монтажный фланец имеет минимальный диаметр, а точки крепления расположены на выступающих приливах. В результате внешняя часть динамика занимает меньшую площадь, чем у других моделей такого же типоразмера.

Сабвуфер имеет конструкцию с двумя звуковыми катушками (4 Ом + 4 Ом), расположенных на каркасе увеличенного диаметра. Выдающиеся для среднего класса аудиотехники звуковые характеристики и повышенная мощность при "плоской" конструкции потребовали широкого применения эксклюзивных технологий. Исключительно большая амплитуда линейных колебаний подвижной системы (Xmax) составляет 15.2 мм - это даже выше, чем у полноразмерных моделей W3 такого же диаметра, и более крупных флагманских TW5v2 (Thin). Мощная магнитная система расположена в пределах габаритов литой корзины, сверхжесткий диффузор изготовлен из полипропилена с минеральными добавками. Среди применяемых конструктивных решений важное место занимает технология Concentric Tube Suspension. С ее помощью звуковая катушка крепится к диффузору и центрирующей шайбе через систему концентрических адаптеров большого диаметра, с помощью которых длинноходная конструкция получает предельно стабильные механические характеристики. Крупного диаметра выпуклый пылезащитный колпачок изготовлен из алюминия и выполняет двойную функцию: помимо прямого назначения, он эффективно рассеивает тепло от звуковой катушки. Это особенно важно с учетом повышенной допустимой мощности динамиков.
НЧ-динамик универсален по выбору акустического оформления. Рекомендуемые значения "чистого" объема корпуса (без учета вытесняемого конструкцией динамика объема Driver Displacement, внутренних распорок и прочих элементов конструкции корпуса) составляют: 14.16 л для закрытого корпуса и 17 л для корпуса с фазоинвертором. Более подробные сведения по рекомендуемому акустическому оформлению можно найти в "Руководстве пользователя".
Этот НЧ-динамик доступен также в серии готовых корпусных сабвуферов ProWedge™, PowerWedge™ и в большом количестве моделей Stealthbox®, специализированных для конкретной модели автомобиля.

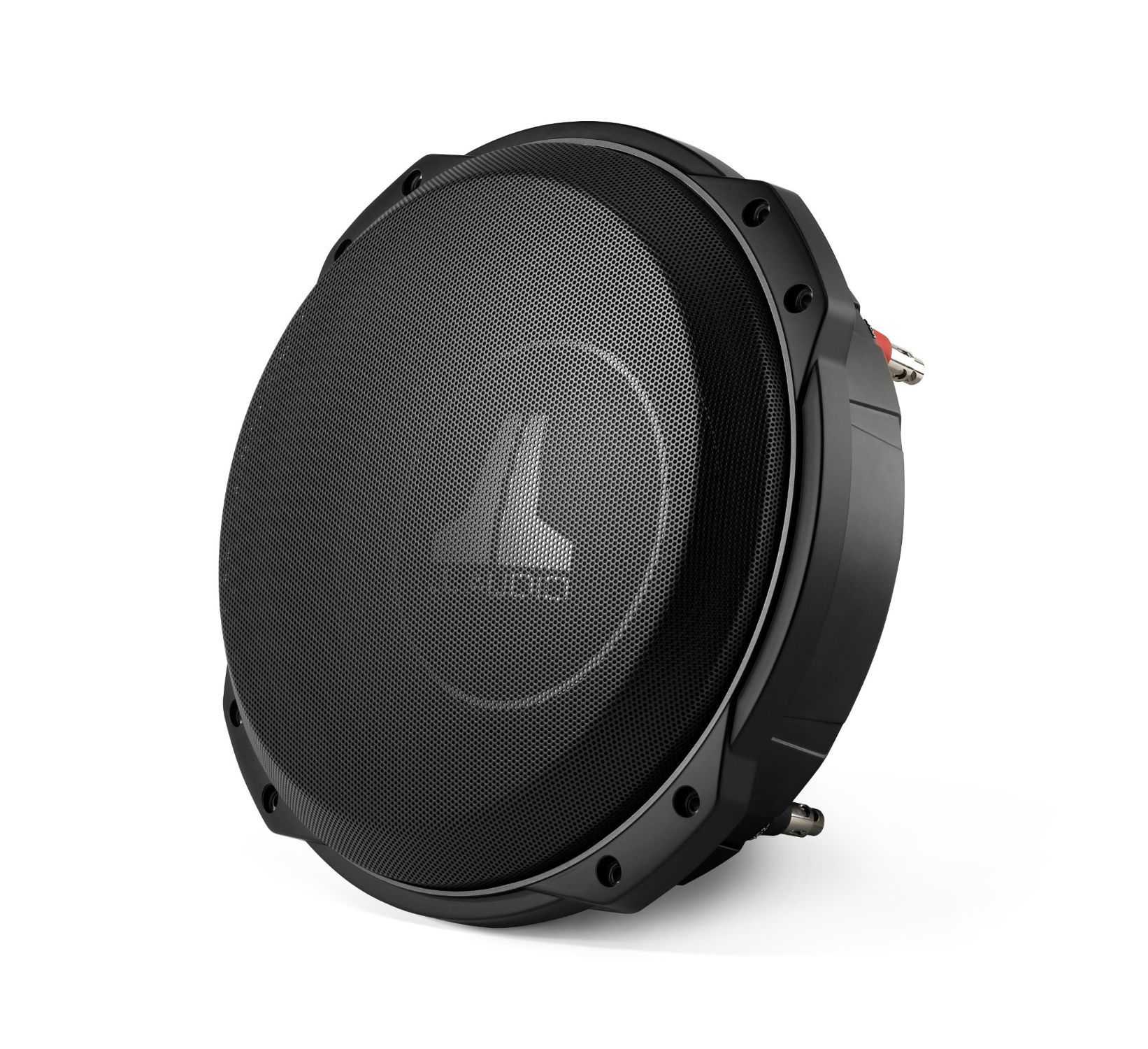

При желании можно приобрести защитный гриль SGR-10TW3 за дополнительную плату.

Основные технические данные
Тип Сабвуфер, НЧ-динамик малой монтажной глубины (Thin) с двумя звуковыми катушками
НЧ-динамик 250 мм (10")
Уровень чувствительности НЧ-динамика 82.1 дБ/Вт/м
Номинальное сопротивление НЧ-динамика 4 Ом + 4 Ом
Допустимая мощность (продолж./пик.) 400 Вт
Вытесняемый объем 0.54 л
Монтажная глубина 83 мм
Диаметр монтажного отверстия 244 мм
Рекомендуемая мощность усилителя 200 - 400 Вт на канал
Вес 4.6 кг
