Матричный коммутатор AVMATRIX MSS0811 компактный 3G-SDI 8×8

Описание

Компактный SDI матричный коммутатор MSS0811 имеет 8 входов и 8 выходов, поддерживает стандартные скорости 3G / HD / SD SDI, автоматический обход нестандартных скоростей от 270 Мбит / с до 3 Гбит /с и передает все встроенные SDI аудио / служебные данные. Им можно удобно управлять с помощью вращающейся ручки на передней панели, клавиатуры по USB или программного обеспечения ПК через LAN / RS-232.

Гибкая маршрутизация сигналов
Эта матрица построена по мультиформатной технологии, поэтому она может автоматически распознавать несколько источников видеосигналов форматов SD/HD/3G-SDI (уровни A и B) и DVB-ASI одновременно и коммутировать несколько видеопотоков в NTSC, PAL, SD, 720, 1080 с любой частотой кадров.

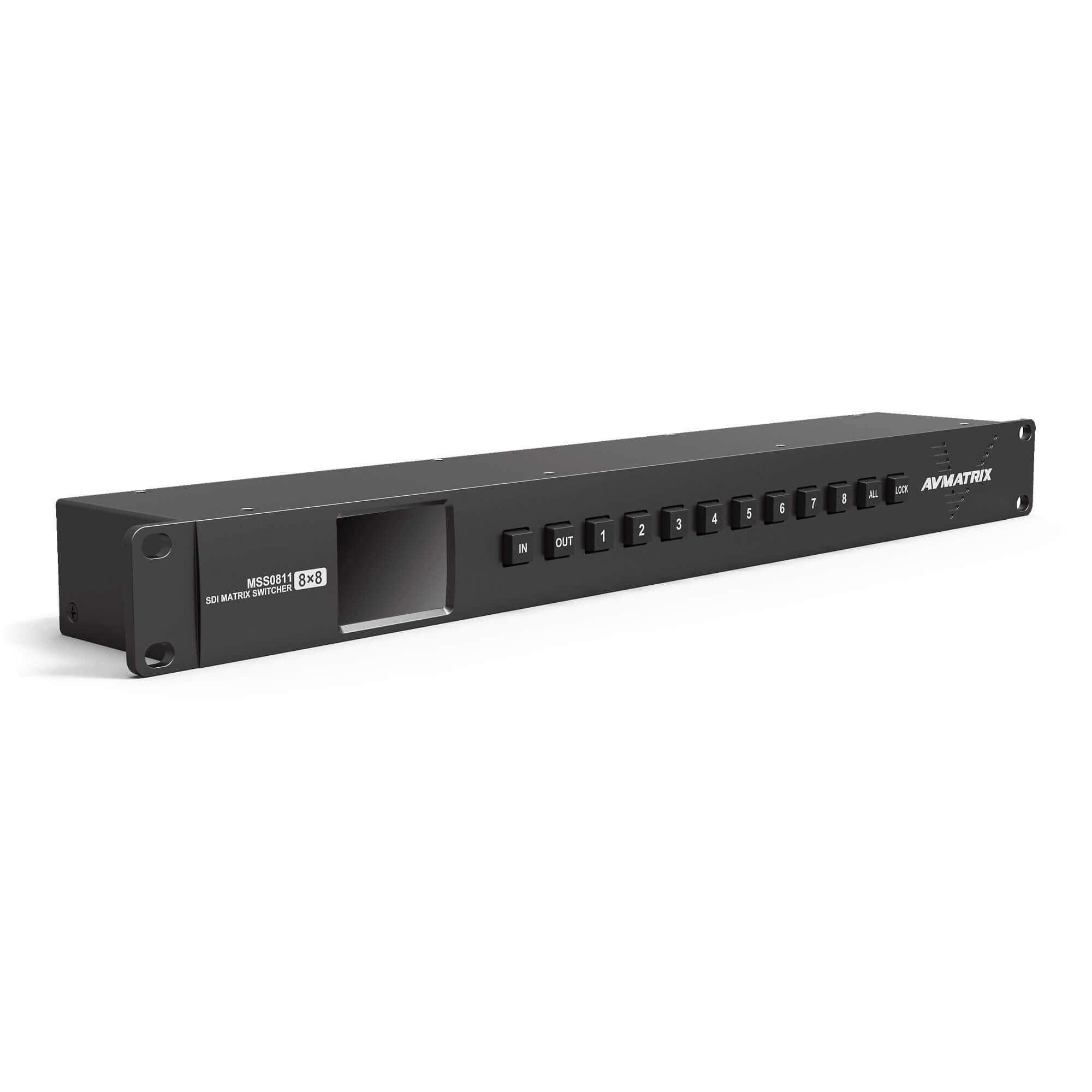

Передняя панель
Матричный коммутатор MSSD811 может полноценно управляться с передней панели. Текущее состояние всех коммутаций можно визуально просмотреть на 2,2-дюймовом ЖК-экране. Кроме того, кнопка блокировки идеально подходит для предотвращения случайных переключений.

Программное обеспечение для ПК
Матричный коммутатор поставляется с бесплатным программным обеспечением для управления от ПК, вы можете подключить компьютер по сети Ethernet для дистационного управления от ПК с ОС Windows. Также вы можете использовать это ПО для управления через последовательный порт RS-232.

USB-клавиатура
Существует еще один удобный метод управления устройством, который заключается в подключении USB-клавиатуры к USB-порту для удобства настройки.

Резервированное питание
Использование высококачественных компонентов в сочетании с двумя резервными источниками питания обеспечивает высочайшее качество сигнала и максимальное время безотказной работы даже в случае сбоев питания.

Компактная конструкция
Суперкомпактный формат 1RU имеет глубину всего несколько дюймов, что делает его идеально подходящим для эксплуатации в условиях эфирного вещания, съемок или постпродакшна, от передвижных ТВ фургонов и монтажных комплексов до корпоративных видеоинсталляций или живых театральных AV-систем.

Основные характеристики
8 входов 3G-SDI, 8 выходов 3G-SDI

Автоматическое определение и компенсация потерь входного сигнала SDI.

Поддерживается сигнал Level A и Level B

Передача всех служебных данных и встроенного звука.

Совместимость с интерфейсом DVB-ASI

Бесплатное программное обеспечение управления для ПК: LAN, RS-232

Кнопки управления на передней панели и USB-клавиатура

Конструкция с резервированием питания


Модель    AVMATRIX MSS0811
Интерфейсы
Вход    SD/HD/3G-SDI/DVB-ASI x 8
Выход    SD/HD/3G-SDI/DVB-ASI x 8
Форматы
Скорость передачи видео SDI    SD/HD/3G-SDI
Поддерживаемые входные форматы SDI    (2K) 2048×1080p 30/29.97/25/24/23.98
(2K) 2048×1080P 30/29.97/25/24/23.98
(HD) 1920×1080p60/59.94/50/30/29.97/25/24/23.98
(HD) 1920×1080P 30/29.97/25/24/23.98
(HD) 1920×1080i 60/59.94/50
(HD) 1280×720p 60/59.94/50
(HD) 1280×720p 30/29.97/25/24/23.98
(SD) 625i 50
(SD) 525i 59.94
Стандарты SDI    SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M
SDI Цветовое пространство, точность цветопередачи    RGB 4:4:4 10 бит/12 бит
YUV 4:2:2/4:4:4 10 бит/12 бит
XYZ 4:4:4 12bit
Автопереключение SDI    Автодетектирование SD, HD и 3G-SDI на входе
Управление
Управление    Кнопки передней панели
ПО дистанционного управления (LAN)
ПО дистанционного управления (RS-232)
Клавиатура USB (Порт USB Type A)
Прочие параметры
Разъем питания    Разъем питания с резьбой
Напряжение питания    DC 6-24 В
Источник питания    PS-1, PS-2, резервированное питание
Мощность потребления    7,0 Вт
Рабочая температура    -20℃~ 60℃
Температура хранения    -30℃~ 70℃
Рабочая влажность    0%~90% без конденсата

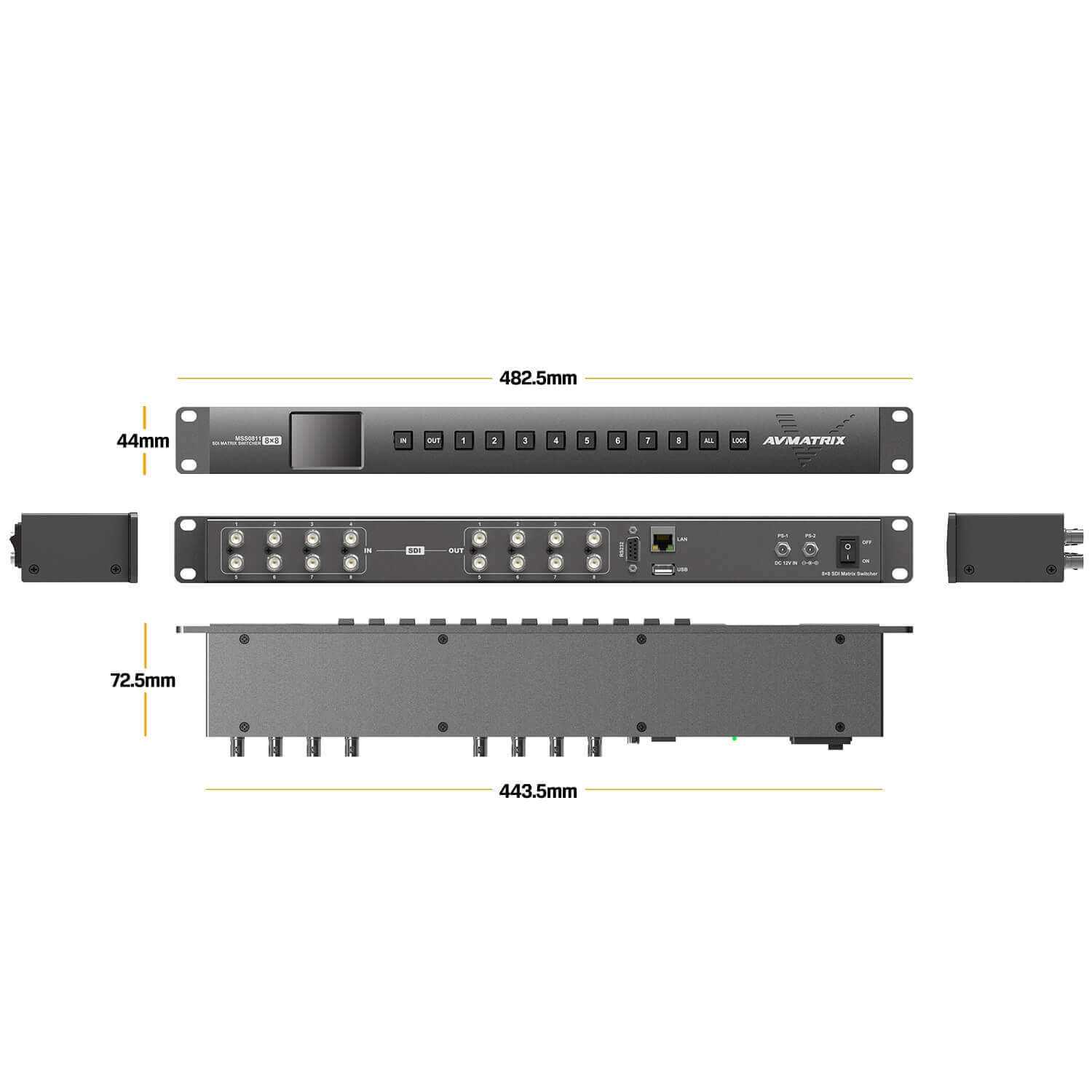

Размеры    Стандартный 19” 1U корпус
Вес    1.1 кг

Матричный коммутатор MSS0811 (8×8 3G-SDI)
DC 12V 5A Блок питания × 2
Руководство по эксплуатации и гарантийный талон
