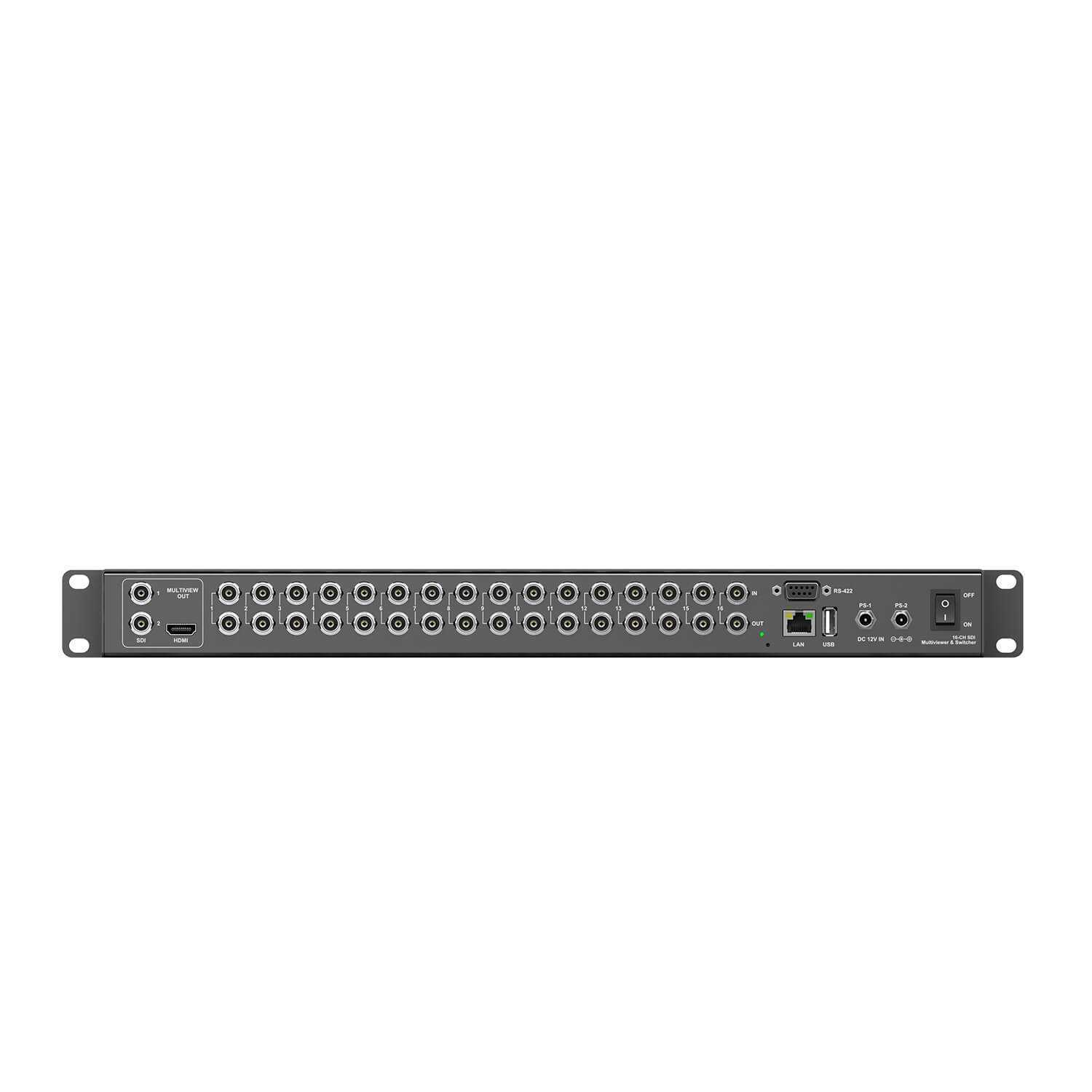

Мультивьюер коммутатор AVMATRIX MMV1630 компактный 1RU 3G-SDI 16CH

Устройство AVMATRIX MMV1630 поддерживает два режима: 16-канальный мультивьюер SDI и матричный переключатель SDI 16x16, формат входного сигнала определяется автоматически. Видеоформат мультиэкранных выходов может быть выбран из 9 форматов от 720p до 1080p. MMV1630 также поддерживает UMD, индикатор звука, состояние сигнала и наложение временного кода. Всеми функциями можно быстро управлять с помощью программного обеспечения ПК или кнопок и ручек на передней панели. Это устройство является идеальным решением для крупных вещательных проектов.

Режим 1: 16-канальный мультивьюер
MMV1630 по умолчанию является 16-канальным мультивьюером и идеально подходит для больших инсталляций, поскольку все 16 независимых входных сигналов 3G-SDI выводятся как один многооконный сигнал со звуком, значит потребуется только один дисплей для одновременного мониторинга всех входных сигналов. Формат видеосигнала на многооконном выходе может быть выбран из 9 форматов от 720p до 1080p. Кроме того, в устройстве предустановлено 20 шаблонов мультиэкрана, включая компоновки 16/12/11/10/9/8/6/4. С помощью клавиш быстрого доступа можно включить любой входной сигнал в полноэкранном режиме SOLO.

Состояние сигнала: Удобное отображение состояния (формата) входного сигнала SDI в каждом окне.
Измерение звука: В каждом окне отображается оверлей измерения звука, можно выбрать 2 из 16 каналов вложенного аудио из входного сигнала SDI.
Наложение UMD: Наложение UMD на 11 символов на каждое окно просмотра с индивидуальными настройками для обозначения и маркировки информации об источнике сигнала.
Временной код: В каждом окне отображается независимый временной код входного сигнала SDI.
Оверлей
Каждое окно представляет собой полностью независимый видеомонитор с наложениями, которые можно включать и выключать. Например, статус сигнала, индикация уровня аудио, UMD и временной код.

Режим 2: 16×16 матричный переключатель
MMV1630 можно быстро перевести в режим матричного переключателя 16x16 SDI с помощью настроек меню. Благодаря технологии автоматического обнаружения, в режиме матричного переключателя поддерживается несколько форматов входного сигнала с различным разрешением и частотой кадров.

Легкое управление
MMV1630 имеет полнофункциональную панель управления, на которая позволяет настроить почти все функции с помощью специальных кнопок, регулятора и 2,2-дюймового ЖК-экрана. С помощью бесплатного программного обеспечения пользователь может удобно управлять устройством на ПК с ОС Windows через порт Ethernet.

Компактный дизайн и низкое энергопотребление
Использование высококачественных компонентов в сочетании с двумя резервными источниками питания обеспечивает бесперебойную работу устройства даже при возникновении проблем с основным источником питания. Суперкомпактный дизайн 1RU идеально подходит для проведения прямого эфира или в постпроизводстве, например, в передвижных телевизионных станциях, комнатах управления вещанием или студиях.

Основные характеристики
Два режима: 16-канальный режим мультипросмотра SDI и матричный переключатель SDI 16x16
Автоопределение формата входного сигнала SD, HD или 3G-SDI
2×SDI и 1×HDMI мультиэкранный масштабируемый выходы с аудио
Полноэкранный режим и 20 предустановленных шаблонов компоновки мультиэкрана с отображением времени
UMD, индикатор звука, состояние сигнала и наложение временного кода
Передняя панель управления с кнопками, регулятором и контрастным дисплеем
Удобное управление всеми функциями через ПК по LAN
Поддержка двух источников питания для бесперебойной работы


Модель    AVMATRIX MMV1630
Режим Мультиэкран (Multiviewer)
Входы    16×SD/HD/3G-SDI
Сквозные выходы    16×SD/HD/3G-SDI
Выходы    2×SDI, 1×HDMI
SDI входные форматы    (HD) 1920×1080p 60/59.94/50/30/29.97/25/24/23.98
(HD) 1920×1080PsF 30/29.97/25/24/23.98
(HD) 1920×1080i 60/59.94/50
(HD) 1280×720p 60/59.94/50
(HD) 1280×720p 30/29.97/25/24/23.98
(SD) 625i 50
(SD) 525i 59.94
SDI автоопределение    Автовыбор SD, HD и 3G-SDI на входе
SDI скорость видеопотока    SD,HD и 3G-SDI
SDI cоответствие стандартам    SMPTE 259M / SMPTE 292M / SMPTE 296M / SMPTE 372M / SMPTE 424M
HDMI цветовое пространство и разрешение    YUV 4:2:2 / YUV 4:4:4 / RGB 4:4:4 (SDI вход)
YUV 4:2:2 (Multiview HDMI/SDI выход)
Режим коммутатора
Входы    16×SD/HD/3G-SDI/DVI-ASI
Выходы    16×SD/HD/3G-SDI/DVI-ASI
SDI поддержка форматов     (2K) 2048×1080p 30/29.97/25/24/23.98
(2K) 2048×1080PsF 30/29.97/25/24/23.98
(HD) 1920×1080p 60/59.94/50/30/29.97/25/24/23.98
(HD) 1920×1080PsF 30/29.97/25/24/23.98
(HD) 1920×1080i 60/59.94/50
(HD) 1280×720p 60/59.94/50
(HD) 1280×720p 30/29.97/25/24/23.98
(SD) 625i 50
(SD) 525i 59.94
SDI автоопределение    Автовыбор SD, HD и 3G-SDI на входе
SDI скорость видеопотока    SD,HD и 3G-SDI
SDI cоответствие стандартам    SMPTE 259M / SMPTE 292M / SMPTE 296M / SMPTE 372M / SMPTE 424M / SMPTE 425M / DVB-ASI
HDMI цветовое пространство и разрешение    YUV 4:2:2 / YUV 4:4:4 / RGB 4:4:4 / XYZ 4:4:4
Управление    Передняя панель с кнопками и регулятором, дисплей 2''
LAN: управление и обновление ПО
RS-422: управление ПО
Питание    DC 12~20В, 36 Вт
Рабочая температура    -20~60°С
Температура хранения    -30~70°С
Монтажный размер    19'' 1 rack unit
Размеры    48.3x4.4x14.9 см
Вес    2 кг
