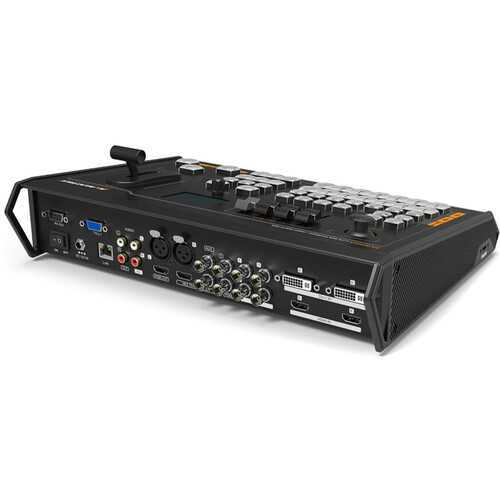

Видеомикшер AVMATRIX VS0605U cтационарный 6CH SDI PTZ USB

Описание

AVMATRIX VS0605U – шестиканальный универсальный видеомикшер «все в одном», позволяет вести прямую трансляцию через порт USB в соответствии с UVC и UAC, комбинировать видео, микшировать аудио и записывать созданную программу. Поддерживает дистанционное управление PTZ камерами.

USB выход для потокового воспроизведения
Видеомикшер PVS0615U оснащен выходом USB Type-C, при подключении видеомикшера к ПК, он сможет транслировать видеосигнал как веб-камера, захватывать несжатое видео и звук для потоковой трансляции вашего контента в различное ПО и онлайн-платформы, такие как Twitch, Youtube, Zoom и др. Установка драйвера не требуется, видеомикшер совместим с Windows 7/8/10, Linux и Mac OS.

Многооконный мониторинг
Многооконный выход позволяет с легкостью контролировать 6 каналов источников, а также PVW и PGM сигналы одновременно на одном дисплее. Кроме того, в правом нижнем углу отображается текущее время и меню настроек.

Хромакей и люмакей
Поддержка замены фона в реальном времени, пользователь может использовать клавишу Chorma для вырезания зеленого или синего фона источника сигнала PVW. А также использовать клавишу Luma для замены черного фона.

Мультиформатность и масштабирование
6 различных источников видео SD и HD форматов могут быть обнаружены и отображены одновременно. Сигнал на выходе PGM можно масштабировать, включая форматы 1080i и 1080p.

Эффекты перехода
Переход между сигналами PVW и PGM с эффектом WIPE/MIX/FADE с помощью рычага T-Bar или автоматически. Для перехода AUTO доступно на выбор 3 скорости.

PIP («картинка в картинке») и POP («картинка вне картинки»)
Эффект позволяет разместить второе изображение перед/за основным изображением. Просто настройте размер и положение дополнительного окна, а затем запустите программу.

Встроенный аудиомикшер
Встроенный аудиомикшер позволяет комбинировать 2 внешних стерео сигнала XLR и RCA и 6 вложенных аудиосигналов. Управлять 3 стереоканалами по отдельности можно с помощью фейдеров и соответствующих кнопок.

Запись на SD-карту
Теперь нет необходимости во внешнем рекордере, поскольку видеомикшер имеет встроенный SD-слот для записи сигнала PGM. С помощью этого видеомикшера можно легко записать событие с высоким качеством (до 1080p 60 Гц).

USB медиаплеер
Подключите накопитель к USB-порту на боковой панели и управляйте воспроизведением видеоконтента с панели управления. Встроенный USB медиаплеер поддерживает файлы видео и фото.

Управление PTZ-камерой
Видеомикшер оснащен PTZ-контроллером. Вы можете поворачивать (pan), наклонять (tilt), масштабировать (zoom) две камеры по отдельности с помощью джойстика и кнопок через порт RS422/ RS485. Настройка адреса камер и выбор протоколов VISCA и Pelco D/P происходит через меню.

Широкая сфера применения
Универсальный 6-канальный видеомикшер может использоваться в различных сферах, например, кибеспортивных трансляциях, спортивных мероприятиях, организациях виртуальной студии, дистанционном обучении, интернет-трансляциях, на концертах и так далее.

Основные характеристики
6 входных каналов: 4xSDI и 2xDVI-I/HDMI/VGA/USB входы плееров
Захват сигнала без компрессии для прямой трансляции в соответствии с UVC и UAC
Переходы T-Bar/ AUTO/ CUT и MIX/ FADE/ WIPE эффекты
Luma Key/ Chroma Key для виртуальной студии
Запись видео PGM на SD карту, разрешение до 1080p60
Порт сигнализации (Tally) для камерных систем
2xSDI и 1xHDMI PGM выходы, 1xSDI AUX выход, 1×USB type-C выход, 1xSDI и 1xHDMI Multiview выходы
Дистанционное управление камерами PTZ: протоколы Visca и Pelco
Размеры и позиция окон PIP/ POP настраиваются
Аудио микшер: TRS аналоговые и SDI, HDMI, USB встроенные аудиоканалы
Мультиформатные входы с автодетектированием сигнала и выходы PGM/AUX с назначением формата


Функции
Переходы    T-Bar/AUTO/ CUT
Эффекты    Wipe/Mix/Fade/FTB/Color Bar
Прямая трансляция    USB type-C захват без компрессии, в соответствии с UVC и UAC
Режимы    Luma Key/Chroma Key/PiP/POP/Multiview
Аудио режимы    режим микширования Mixing/режим сопровождения AFV
Запись видео    SD-карта, H.264, источник PGM до 1080p60
Входы
Видео входы    SD/HD/3G-SDI(75Ω)×4/HDMI2.0 type-A(100Ω)×2
DVI-I (VGA совместимый)×2
USB Медиаплеер    USB type-A×2
Аналоговые аудио входы    XLR(сбалансированный L/R)×1, RCA(L/R)×1
Выходы
PGM выходы    HD/3G-SDI(75Ω)×2; HDMI type-A(100Ω)×2
PGM потоковый выход    USB3.0 type-C×1
Multiview выход    HDMI type-A(100Ω)×2, 3G-SDI(75Ω)×1
Аналоговые аудио выходы    RCA(L/R)×1, 3.5мм стерео аудио×1
Управление камерой    RS-422 (совместимость с RS-485)×1
Передача данных
LAN    RJ45×1, Синхронизация локального времени
Tally    DB-15×1
Стандарты
SDI входные стандарты    1080p 60/59.94/50/30/29.97/25/24/23.98
1080psF 30/29.97/25/24/23.98
1080i 60/59.94/50
720p 60/59.94/50/30/29.97/25/24/23.98
625i 50 PAL, 525i 59.94 NTSC
HDMI входные стандарты    4K 60/50/30, 2K 60/50/30
1080p 60/59.94/50/30/29.97/25/24/23.98/23.976
1080i 50/59.94/60
720p 60/59.94/50/30/29.97/25/24/23.98
576i 50, 576p 50
PGM выходной формат    1080p 60/50/30/25/24, 1080i 60/50
Multiview выходной формат    1080p 60
SDI cоответствие стандартам    SMPTE 292M / SMPTE 259M / SMPTE 424M
USB интерфейс    Совместим с USB3.0 и USB2.0, до 1080p 60
Прочие параметры
Питание
DC12В, 1.8А, 22Вт

Температура хранения    -30℃~70℃
Рабочая температура    -20℃~60℃
Размеры (ДхШхГ)    338.7×260×70.2 мм
Вес    3 кг
Вес с упаковкой    4 кг


Видеомикшер AVMATRIX VS0605U
Блок питания (12V 5A)
USB A-C кабель
Разъем RS422
Руководство по эксплуатации и гарантийный талон
