Волоконно-оптический удлинитель AVMATRIX FE1121-12G SDI 10км

Описание

Волоконно-оптический удлинитель FE1121 12G-SDI представляет собой комплект из передатчика и приемника, поддерживающий одномодовые LC симплексные волоконные линии. Это устройства в миниатюрном исполнении, которые поддерживает все форматы SDI с разрешением до 4K60 со звуком и метаданными.

Передача до 10 км
Волоконно-оптический удлинитель FE1121 12G-SDI поддерживает одномодовые LC симплексные волоконные линии длиной до 10 км.

Основные характеристики
12G / 6G / 3G-SDI вход и проходной выход на передатчике

Два выхода 12G-SDI на приемнике

Поддерживает полосу пропускания до 12G

Вход SDI с автоматическим опознаванием SD, HD, 3G, 6G, 12G-SDI

Дальность передачи 10 км

Оптоволоконный передатчик и приемник SFP/ LC

Компенсация потерь восстановление сигнала SDI

USB порт - источник питания



Характеристики:
Модель    AVMATRIX FE1121 3G-SDI
Интерфейсы

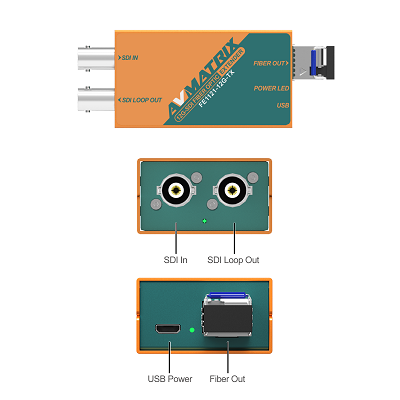

Вход видео SDI передатчика
Проходной SDI выход передатчика
Оптический выход передатчика
Оптический вход приемника
Выход видео SDI приемника    SD/HD/3G/12G-SDI (75Ω BNC) ×1
SD/HD/3G/12G-SDI (75Ω BNC) х1
SFP модуль с LC разъемом х1
SFP модуль с LC разъемом х1
SD/HD/3G/12G-SDI (75Ω BNC) х2
Поддерживаемые стандарты
Оптические модули    SFP module: Hot-pluggable
Connector style: LC
Fiber type: Single-mode
Optical wavelength: 1310nm
Max. bandwidth: 12Gbps
Optical transmit power: -4dBm
Receiver sensitivity: -12dBm
Максимальная дистанция передачи в одномодовом режиме    10 км (6.2 мили) для сигнала 12G (4K)
Оптические стандарты    SMPTE 297M
Стандарты SDI    SMPTE ST-2081, SMPTE ST-2082,
SMPTE 259M, SMPTE 292M,
SMPTE 296M, SMPTE 424M-B,
ITU-R BT.656, ITU-R BT.601,
SMPTE 274M, SMPTE 425M
Автопереключение SDI    SD/HD/3G/12G-SDI на входе
Скорость передачи SDI    SD/HD/3G/6G/12G-SDI
SDI цветовое пространство    YUV, RGB
Компенсация потерь и восстановление сигнала SDI    Есть, вход и выход SDI обеспечивают максимальную производительность до 60м для 12G-SDI
Аудио в SDI    Поддерживает 32/16 встроенных каналов звука
Прочие параметры
Питание    Micro USB
Потребляемая мощность    Передатчик: 1.5 Вт, Приемник: 1.5 Вт
Диапазон напряжения    DC 3.3-5В
Рабочая температура    0℃~60℃
Температура хранения    -20℃~70℃
Относительная влажность    0%~90% без конденсата
Размеры    71×41×23 мм
Вес    200 г+200 г


Комплектация:
Передатчик волоконно-оптический FE1121-TX (3G-SDI)
Приемник волоконно-оптический FE1121-RX (3G-SDI)
Блок питания 5V специальный –  2 шт
USB кабель – 2 шт
Монтажный кронштейн – 2 шт
Руководство по эксплуатации и гарантийный талон
