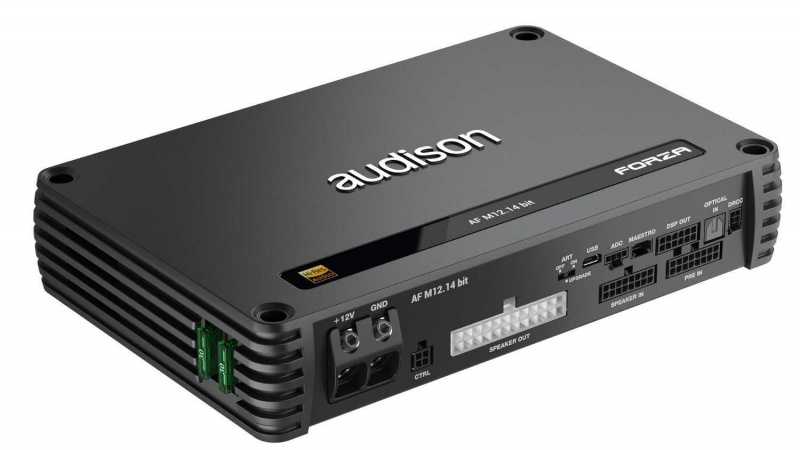

Audison AF M12.14 bit

Описание

AF M12.14 bit - 12-КАНАЛЬНЫЙ УСИЛИТЕЛЬ С DSP - 1080W
AUDISON FORZA - НОВЫЙ УРОВЕНЬ ИНТЕГРАЦИИ И НАСТРОЙКИ OEM-ПРОИЗВОДИТЕЛЕЙ

АУДИОФИЛЬСКИЙ ЗВУК, КОТОРЫЙ ВЫ ОЖИДАЕТЕ ОТ AUDISON
AF M12.14 bit может похвастаться двенадцатью высококачественными усиленными каналами 60 x 12 @4Ω*, 90 Вт x 12 @ 2Ω* с аудиофильским звуком последнего поколения технологии Audison D-Class. Более высокие частоты переключения, более крутая фильтрация и компоненты с более высоким допуском обеспечивают звук, превосходящий ожидания класса D - в удивительно компактном корпусе! Это сочетается с встроенным DSP, работающим на частоте 24 бита / 96 кГц, расширяя аудиополосу до 40 кГц и получая желанный сертификат высокого разрешения. Соединение пар каналов дает результат 180 x 6 при 4 Ом*, гарантируя гибкую и мощную производительность. Поддержка функции абсолютной громкости Audison B-CON гарантирует максимальную разрядность даже при беспроводном подключении!

* Выходная непрерывная мощность (среднеквадратичное значение) при 14,4 В постоянного тока, 1% THD, все каналы управляются.

ВОЗМОЖНОСТИ НАСТРОЙКИ НОВОГО ПОКОЛЕНИЯ ДЛЯ МАКСИМАЛЬНОГО КОНТРОЛЯ
Совершенно новое программное обеспечение Audison для ПК bit Drive позволяет анализировать, маршрутизировать и корректировать сигнал совершенно новыми способами - теперь вы можете измерять, микшировать и, наконец, настраивать звук с помощью одного мощного инструмента! Новый графический пользовательский интерфейс упрощает все элементы управления и функции, интегрируя акустические измерения и обеспечивая эффективную настройку и отличный звук! Acoustic RTA интегрирован в график эквалайзера и совместим с вашим USB-микрофоном или звуковой картой. Функция окончательного эквалайзера обеспечивает окончательное выравнивание без ущерба для тонких соотношений левых и правых частот. Два обработанных выхода предусилителя являются дополнением к двенадцати усиленным каналам, что позволяет секции DSP Forza легко управлять более крупной системой.

РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ИНТЕГРАЦИИ С OEM-ПРОИЗВОДИТЕЛЯМИ
Восемь аналоговых входов Forza плюс оптический цифровой вход Toslink обеспечивают полное подключение даже к самым сложным системам OEM. Если требуется больше аналоговых входов, дополнительная плата расширения F4IN добавляет четыре дополнительных аналоговых входных канала! Если требуется коаксиальный SPDIF или второй вход Toslink SPDIF, можно использовать дополнительную плату расширения F2O. Классический процесс де-эквалайзера Audison дополняется функциями де-Времени и де-фазы, что позволяет восстанавливать звук практически в любой системе OEM. Анализ электрического сигнала обеспечивает надлежащую интеграцию и коррекцию для каждого входного и выходного канала. Встроенная технология моделирования универсальных динамиков (USS) обеспечивает максимальную совместимость с любым источником OEM, предотвращая приглушение звука или нестабильность.

Бит AF M12.14 включает в себя набор из четырех высококачественных кабелей, снабженных защитной печатной лентой, размещенной перед разъемами Molex для повышения устойчивости к скручиванию.:

Предварительный вход с соединением 8 стерео RCA для вторичных источников с выходами ПРЕДВАРИТЕЛЬНОГО выхода
Вход для громкоговорителей с 8 парами маркированных кабелей для OEM-источников с высокоуровневыми выходами
Выход для громкоговорителей с 12 маркированными кабелями для подключения усилителя к громкоговорителям
Dsp-выход с 6 маркированными кабелями для подключения усилителя к одному или нескольким вспомогательным усилителям
Кабель управления Forza с 2 проводами для дистанционного включения и дистанционного отключения питания, а также 2 провода для функций, программируемых с помощью программного обеспечения bitDrive.

Технические характеристики
источник питания
Номинальное напряжение питания / предохранитель: 11 ÷ 15 В постоянного тока / 2 x 30A
Импульсное рабочее напряжение: 6,5 ÷ 17,5 В постоянного тока
Ток холостого хода: 1.68 А
Потребляемый ток в режиме ожидания: 1.7 мА
Потребление при 14,4 В постоянного тока, Минимальное сопротивление нагрузки (Максимальная музыкальная мощность): Сорок пять
Пульт ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В: 4 ÷15 В постоянного тока (1 мА)

Удаленный ВЫХОД:6,5 ÷15 В постоянного тока (150 мА)
ART – Автоматическое дистанционное включение / выключение с помощью встроенного динамика
1,5 В постоянного тока
КПД при номинальной мощности (RMS) при 14,4 В постоянного тока, 1% THD, 4 ОМ, Все каналы:
Восемьдесят%

КАСКАД УСИЛИТЕЛЯ
Искажения – THD+N при 1 кГц, 4 ОМ, Номинальная мощность 70%: 0.03%
Коэффициент демпфирования при 1 кГц, 4 ОМ, 2 VRMS:Восемьдесят
Полоса пропускания @ -3 дБ: 10 Гц ÷ 42 кГц
Соотношение Сигнал/Шум (взвешенный вход при 1 В, Номинальная мощность) Главный вход: 98 дБА
Отношение сигнал/шум (взвешенный при Номинальной мощности) Оптический вход: 105 дБА

Минимальное сопротивление нагрузки: 12Ch: 2Ω
6d – (Мост 1/2; 3/4; 5/6; 7/8; 9/10; 11/12): 4Ω
Выходная непрерывная мощность (среднеквадратичное значение) при 14,4 В постоянного тока, 1% THD:
• 12 Каналов при 4 Ом: 60 Вт x 12
• 12 Каналов при 2 Ом: 90 Вт x 12
• 4Ch (мост 1/2; 3/4; 5/6; 7/8; 9/10; 11/12) @ 4Ω: 180 Вт x 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CEA
Выходная мощность при 4 Ом, 1% THD+N, 14,4 В: 45 Вт
Коэффициент SN (см. мощность 1 Вт): 75,5 дБ

ВВОДИМЫЕ/ВЫВОДИМЫЕ РЕСУРСЫ
Предварительный ввод (8 Ch): 0,6 ÷ 6 VRMS (15 Ком Имп.)
Встроенный динамик (8 каналов + дополнительные 4 канала с дополнительной платой F4IN): 2,2 ÷ 22 VRMS (5 Ом Имп.)
Цифровой В: 1 x Оптический S/PDIF; Макс 192 кГц / 24 бита + 1 x Оптический / коаксиальный S /PDIF с дополнительной картой F2O
Предварительный вывод DSP (2 канала): 5 В RMS

ЦИФРОВОЙ СИГНАЛЬНЫЙ ПРОЦЕССОР
Аудио DSP и конвертеры: Аналоговые устройства ADAU1467 автомобильный квалифицированный аудиопроцессор.
Обработка при частоте 96 кГц.Аналоговые устройства 3 x ADAU1978 (4 канала) и ADAU1966A (16 каналов) A/D и D/A преобразователи (24 бит/192 кГц), обеспечивающие очень высокий уровень производительности
Тип фильтра: Полный / Высокочастотный / Низкочастотный / Полосовой
Режим фильтрации и наклон: Линквиц-Райли @ 24/12/36/48 дБ/окт.
Баттерворт при 6/12/18/24/30/36/42/48 дБ/окт.
Бессель при 6/12/18/24/30/36/42/48 дБ/окт.
Чебышев @ 6/12/18/24/30/36/42/48 дБ/окт.
QLP при 6 дБ/окт.
Частота кроссовера: 20 Гц ÷ 20 кГц
Управление фазой: 0° / 180°, сквозные фильтры
Эквалайзер аналогового входа (20 Гц ÷ 20 кГц): 12 Биквадрат + Задержка

Выходной Эквалайзер: Параметрический/Графический Биквадрат: 15 полюсов, 20 Гц ÷ 20 кГц
Аудиомонитор ввода и вывода в режиме реального времени: RTA
Расстояние выравнивания по времени: 0 ÷ 510 см / 0 ÷ 200,8 дюйма
Задержка выравнивания по времени: 0 ÷ 15 мс

УПРАВЛЯЮЩИЕ СОЕДИНЕНИЯ
Порт Audison DRCC: Вход для дистанционного управления DRCC (опция)
Порт АЦП Audison: Управляйте другими устройствами Audison, поддерживающими этот стандарт
Управление 1 провод: Настраиваемые функции (активировано + 12 В)
Управление 2 проводное: Настраиваемые функции (активировано + 12 В)

ОБЩИЕ ТРЕБОВАНИЯ
Подключения к ПК: Micro USB 1.1 / 2.0 / 3.0 Совместимый
Требования к программному обеспечению/ПК: Windows 10, Windows 11 (минимальное разрешение 1024 x 768
Диапазон рабочих температур окружающей среды: От 0 °C до 55 °C (от 32 °F до 131 °F)
РАЗМЕР / ВЕС Максимальный размер Ш x В x Г (мм / дюйм): 240 x 47 x 156 / 9,44 x 1,85 x 6,14
Вес (кг/фунт): 2,04 / 4.49
